[手動設定]
概要
濃度バランス調整値を手動で入力して登録します。
新規登録や既存データの修正ができます。
参考
- 濃度バランス調整値は本機が設定しているスクリーンごとに設定してください。スクリーンタイプの変更について詳しくは、[カスタムスクリーン]をごらんください。
仕様
カテゴリー | プリントワークフロー、調整／メンテナンス | ||
場所 | 本体 | 操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | - | ||
必要なアイテム | - | ||
設定項目 | [*]／[)] | 表示する画面を切替えます。 | |
[全階調e9点] | 調整するモードを選択します。 | ||
[16階調e32点] | |||
[調整値クリア] | 選択している点の調整値のほか、すべての点の調整値を0にします。 | ||
[スクリーン選択] | 調整対象のスクリーンを選択します。 | ||
[ｾｯﾄ] | 画面のテンキーで入力した数値を選択した欄にセットします。 | ||
テンキー | 数値を入力します。 | ||
[+]／[,] | 数値が増減します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[＋／－] | 数値のプラスまたはマイナスを設定します。 | ||
[印刷モードへ] | 調整に使用するチャートを出力します。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | 操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [画質調整] - [濃度バランス調整] - [濃度バランス調整値登録/削除] - [手動設定] | ||
手順（新規登録）
1

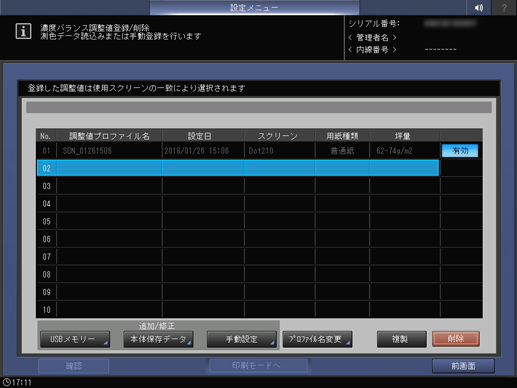

濃度バランス調整値一覧の空欄を選択し、[手動設定]を押します。
濃度バランス調整値は10件まで登録できます。上書きする場合は、登録済みの番号を選択します。
[濃度バランス調整値登録]画面が表示されます。すでに登録されている番号を選択した場合は、登録済みの濃度バランス調整値が表示されます。
2
[スクリーン選択]を押します。
3
濃度バランスを反映するスクリーンを選択して、[OK]を押します。
スクリーンタイプは変更できます。詳しくは、[カスタムスクリーン]をごらんください。
4
[印刷モードへ]を押します。
5
用紙サイズを選択します。
12 e 18 w、SRA3 w、13 e 19 w、11 e 17 wまたはA3 wのいずれかの用紙がセットされた給紙トレイを選択します。
6
操作パネルのスタートを押します。
濃度バランスが調整されたチャートが出力されます。
7
[印刷モード終了]を押して、設定画面に戻ります。
8
調整するモードを[全階調e9点]モードまたは[16階調e32点]モードから選択します（画面は[全階調e9点]モードを選択した場合）。
[全階調e9点]モード：通紙交差方向を32点に区切ったうちの9点（横軸の[01]、[05]、[09]、[13]、[17]、[21]、[25]、[29]、[32]）の濃度値を手動で入力し、その回りの濃度値を本機が自動で設定します。
[16階調e32点]モード：通紙交差方向の32点、通紙方向の16点、合計512点の濃度調整値を手動で入力します。
9
調整したい色のキーを選択します。
10
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[ｾｯﾄ]を押して入力します。
[調整範囲:-128~+127]
[*]または[)]を押して、横軸の任意の点に対応するボタンを表示して選択します。
[16階調e32点]モードを選択した場合、横軸一番上の欄を押すと、その下1列すべてを選択し、同じ数値を一度に入力できます。
0にするときは、[ｸﾘｱ]を押します。
重要
- [調整値クリア]を押すと、選択している点の調整値のほか、すべての点の調整値を0にします。使用するときはご注意ください。
11
調整値の入力が終わったら、再度、手順4 ～ 手順7を行います。
12
チャートを確認し、目的の結果が得られるまで手順8 ～ 手順11を繰返します。
13
調整が完了したら、[濃度バランス調整値登録]画面の[OK]を押します。
調整が完了したら、必ずチャートを出力して確認してください。チャートを出力しないと、[濃度バランス調整値登録]画面の[OK]を押しても濃度バランス調整値として変更登録されません。
[濃度バランス調整値登録/削除]画面に戻ります。[調整値プロファイル名]に「NEW PROFILE」と表示されます。
14
[ﾌﾟﾛﾌｧｲﾙ名変更]を押して、プロファイル名を入力します。
詳しくは、[ﾌﾟﾛﾌｧｲﾙ名変更]をごらんください。
手順（編集）
1

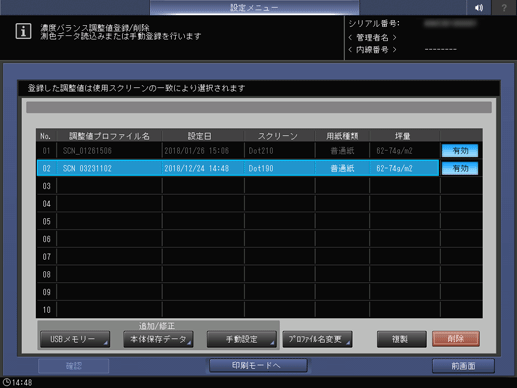

濃度バランス調整値一覧の登録済みの番号を選択して、[手動設定]を押します。
[濃度バランス調整値登録]画面が表示されます。
2
[スクリーン選択]を押します。
変更しようとしている濃度バランス調整値が測色器による測色データのとき、スクリーンは変更できません。[スクリーン選択]はグレーアウトして選択できません。
3
濃度バランスを反映するスクリーンを選択して、[OK]を押します。
スクリーンタイプは変更できます。詳しくは、[カスタムスクリーン]をごらんください。
4
手順（新規登録）の手順8 ～ 手順12を行います。
5
調整が完了したら、[濃度バランス調整値登録]画面の[OK]を押します。
調整が完了したら、必ずチャートを出力して確認してください。チャートを出力しないと、[濃度バランス調整値登録]画面の[OK]を押しても濃度バランス調整値として変更登録されません。
[濃度バランス調整値登録/削除]画面に戻ります。
[調整値プロファイル名]は変更できます。詳しくは、[ﾌﾟﾛﾌｧｲﾙ名変更]をごらんください。
