[通紙方向倍率調整]
概要
印刷時の通紙方向の倍率を調整します。
チャートのテストパターンが正しい倍率で出力されるよう調整できます。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル、操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | - | ||
必要なアイテム | - | ||
設定項目 | [オモテ面] | オモテ面の通紙方向画像先端位置を調整します。 | |
[ウラ面] | ウラ面の通紙方向画像先端位置を調整します。 | ||
調整対象選択キー | 調整対象を選択します。 [ウラ面]を押すと表示されます。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | 画面のテンキーまたは操作パネルのテンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | 設定した値は[用紙設定]の[表裏調整]の基準値になります。 | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [マシン調整] - [プリンター調整] - [通紙方向倍率調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [プリンター調整] - [通紙方向倍率調整] | |||
手順（オモテ面を調整する場合）
1

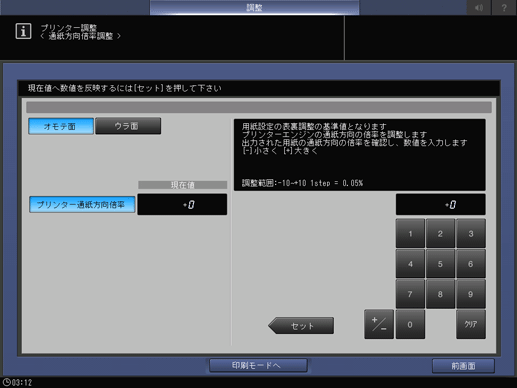

[オモテ面]を選択します。
2
[印刷モードへ]を押します。
3
[片面->片面]を押します。
4
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
5
6
紙送り方向の倍率をスケールで測定します。
規格値：^ 0.5%以下（等倍時） 205.7 mm ^ 1 mm以内
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-10~+10 1step = 0.05%]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
手順（ウラ面を調整する場合）
1

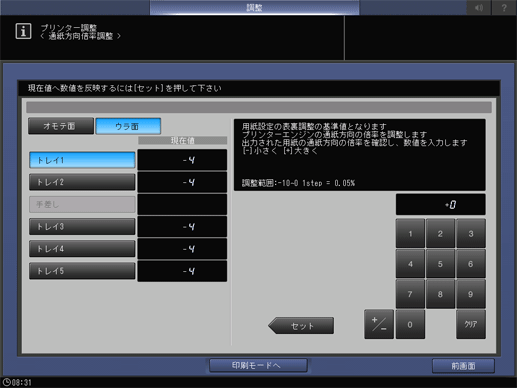

[ウラ面]を選択します。
2
調整する調整対象選択キーを押します。
3
[印刷モードへ]を押します。
4
[片面->両面]を押します。
5
手順2で選択した調整対象の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
6
操作パネルのスタートを押します。
チャートが出力されます。
マークのない面がウラ面です。
7
ウラ面の紙送り方向の倍率をスケールで測定します。
規格値：^ 0.5%以下（等倍時） 205.7 mm ^ 1 mm以内
8
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
9
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-10~0 1step = 0.05%]
10
目的の結果が得られるまで、手順3 ～ 手順9を繰返します。
