管理者設定 | [FD整合板押込み量調整]

[FD整合板押込み量調整]

ステープル時に用紙束を整えるスタッカーのタテ整合板の押込み量を調整します。

用紙の性質やサイズに合わせることで、用紙のズレやたわみを防止します。

参考

[全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		フィニッシャー FS-532
必要なアイテム		-

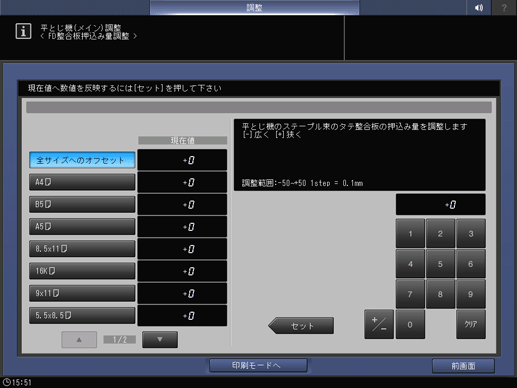

設定項目		[全サイズへのオフセット]	全サイズ共通で押込み量を調整します。
		用紙サイズ選択キー	調整する用紙サイズを選択します。
		[+]／[,]	用紙サイズのページを切替えます。
		テンキー	数値を入力します。
		[ｸﾘｱ]	入力した数値を0に戻します。
		[セット]	テンキーで入力した数値を、選択した設定項目にセットします。
備考		-
参照		-
画面へのアクセス		タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [FD整合板押込み量調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [FD整合板押込み量調整]

調整する用紙サイズ選択キーを押します。

[印刷モードへ]を押します。

手順1で選択したサイズの用紙をセットして、その給紙トレイを選択します。

操作パネルのスタートを押します。

サンプルが出力されます。

メイントレイに排紙された用紙のズレ（a）を確認します。

紙束が湾曲していた場合、押込み量が大きすぎる可能性があります。

規格値：2 ～ 15枚とじで1.0 mm以下、16 ～ 100枚とじで1.5 mm以下

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-50~+50 1step = 0.1mm]

目的の結果が得られるまで、手順2 ～手順7を繰返します。
