[三つ折り位置調整]
概要
[重ね三つ折り]するときの折り位置を調整します。
[重ね三つ折り]の折り位置が、規格値からはずれてしまった場合に行います。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | 中綴じ機 SD-510を装着したフィニッシャー FS-532 | ||
必要なアイテム | - | ||
設定項目 | [折り1] | 1箇所目の折り位置を調整します。 | |
[折り2] | 2箇所目の折り位置を調整します。 | ||
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

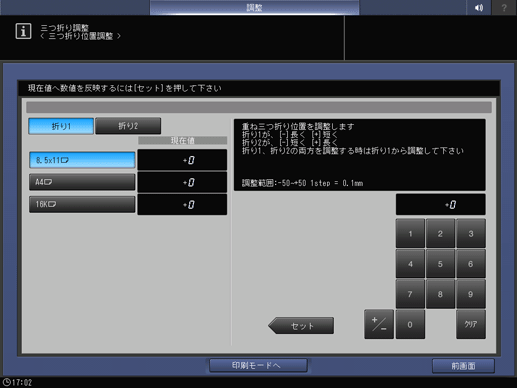

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(折り)調整] - [三つ折り調整] - [三つ折り位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(折り)調整] - [三つ折り調整] - [三つ折り位置調整] | |||
手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
手順1で選択したサイズの用紙をセットして、その給紙トレイを選択します。
[連続読込み]は自動で[重ね三つ折り]に設定されます。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
出力された用紙の（a）と（b）を確認します。
用紙サイズ | 規格値a | 規格値b |
|---|---|---|
[8.5e11w] | 95.0 mm －2.0 mm ～ ＋2.0 mm | 101.0 mm －2.0 mm ～ ＋2.0 mm |
[A4w] | 89.4 mm －2.0 mm ～ ＋2.0 mm | 95.0 mm －2.0 mm ～ ＋2.0 mm |
[16Kw] | 88.0 mm －2.0 mm ～ ＋2.0 mm | 91.0 mm －2.0 mm ～ ＋2.0 mm |
手順5の規格値（b）は、[折り1]と[折り2]のどちらの位置をかえても変化します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
[折り1]と[折り2]の両方を調整するときは、[折り1]から調整します。[折り1]の位置が、[折り2]の位置の基準となるためです。
7
[折り1]を選択します。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
9
[折り2]を選択します。
10
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
11
目的の結果が得られるまで、手順2 ～ 手順10を繰返します。
