Z折りの折り位置を調整します。
折り位置が規格値からはずれてしまった場合に行います。
カテゴリー | 調整/メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なアイテム | Z折りユニット ZU-608を装着したフィニッシャー FS-532 | ||

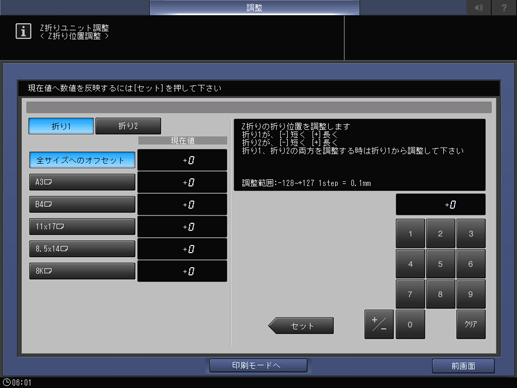

設定項目 | [折り1] | 1箇所目の折り位置を調整します。 | |
[折り2] | 2箇所目の折り位置を調整します。 | ||
[全サイズへのオフセット] | 全サイズ共通で折り位置を調整します。 | ||
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
[+]/[,] | 用紙サイズのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[クリア] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [Z折りユニット調整] - [Z折り位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定]- [エキスパート調整] - [フィニッシャー調整] - [Z折りユニット調整] - [Z折り位置調整] |
[出力設定]は自動で[Z折り]に設定されます。
サンプルが出力されます。
用紙サイズ | 規格値a | 規格値b |
---|---|---|
[A3w] | 4 ^ 2 mm | 209 mm 以下 |
[B4w] | 4 ^ 2 mm | 181 mm 以下 |
[11e17w] | 4 ^ 2 mm | 215 mm 以下 |
[8.5e14w] | -(2つ折りだけ) | 241.7 mm 以下 |
[8Kw] | 4 ^ 2 mm | 194 mm 以下 |
手順5 の規格値(b)は、[折り1]と[折り2]のどちらの位置をかえても変化します。
[折り1]と[折り2]の両方を調整するときは、[折り1]から調整します。[折り1]の位置が、[折り2]の位置の基準となるためです。
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと、[現在値]を変更できます。
[調整範囲:-128~+127 1step = 0.1mm]
[+/-]で数値のプラスまたはマイナスを選択し、[セット]を押すと、[現在値]を変更できます。
[調整範囲:-128~+127 1step = 0.1mm]
