[先端タイミング調整]
概要
印刷時の通紙方向画像先端位置（画像の書出し位置）を調整します。
印刷面の基準位置を調整することで、正しい位置で印刷を開始できます。
重要
- この機能を使用するには、以下の設定が必要です。
- [プリンター調整]の[通紙方向倍率調整]を行う
参照
- [プリンター調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル、操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | - | ||
必要なアイテム | - | ||
設定項目 | [オモテ面] | オモテ面の通紙方向画像先端位置を調整します。 | |
[ウラ面] | ウラ面の通紙方向画像先端位置を調整します。 | ||
調整対象選択キー | 調整対象を選択します。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | 画面のテンキーまたは操作パネルのテンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||

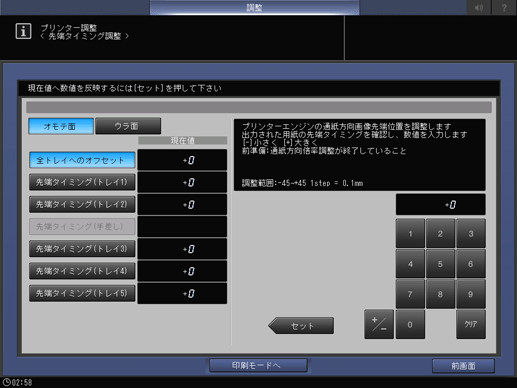

画面へのアクセス | タッチパネル - [機械状態] - [調整] - [マシン調整] - [プリンター調整] - [先端タイミング調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [プリンター調整] - [先端タイミング調整] | |||
手順
1
[オモテ面]または[ウラ面]を選択します。
2
調整する調整対象選択キーを押します。
3
[印刷モードへ]を押します。
4
[片面->片面]を押します。
5
手順2で選択した調整対象の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
6
マークについて詳しくは7
先端タイミングを確認します。
規格値：20 mm ^ 0.5 mm
8
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
9
画面のテンキーまたは操作パネルのテンキーで数値を入力します。

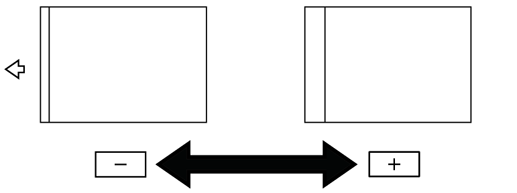

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[全トレイへのオフセット]：[調整範囲:-45~+45 1step = 0.1mm]
その他：[調整範囲:-30~+30 1step = 0.1mm]
10
目的の結果が得られるまで、手順3 ～ 手順9を繰返します。
