管理者設定 | [PIレジスト調整]

[PIレジスト調整]

ポストインサーター PI-502から給紙するときの平とじ機のレジストローラー部のループ量を調整します。

用紙の曲がりやしわ、紙づまりなどがあった場合に行います。

カテゴリー		調整／メンテナンス
場所	本体	タッチパネル
	プリンタードライバー	-
	アプリケーション	-
必要なオプション		ポストインサーター PI-502を装着したフィニッシャー FS-532
必要なアイテム		-
設定項目		[PI上段]	上段トレイのループ量を調整します。
		[PI下段]	下段トレイのループ量を調整します。
		テンキー	数値を入力します。
		[ｸﾘｱ]	入力した数値を0に戻します。
		[セット]	テンキーで入力した数値を、選択した設定項目にセットします。
備考		-
参照		-

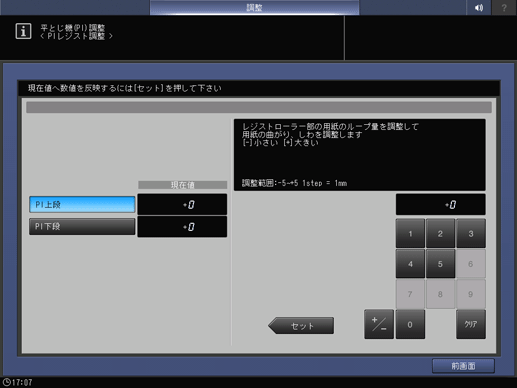

画面へのアクセス		タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(PI)調整] - [PIレジスト調整]
		操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(PI)調整] - [PIレジスト調整]

[PI上段]または[PI下段]を選択します。

手順1で選択した給紙トレイに用紙をセットします。

チャートをメイントレイに出力します。

[PI上段]： [調整]メニューをいったん終了し、通常の印刷手順で上段トレイから給紙するジョブを出力します。

[PI下段]：ポストインサーター PI-502の操作パネルで、任意の出力モードを選択し、スタート／ストップボタンを押します。

用紙曲がりやしわ、紙づまりがないかを確認します。

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

画面のテンキーで数値を入力します。

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

[調整範囲:-5~+5 1step = 1mm]

目的の結果が得られるまで、手順2 ～手順6を繰返します。
