[通紙方向倍率調整]
概要
原稿ガラスでの原稿スキャン時の通紙方向倍率を調整します。
画像を倍率に応じて変倍し、正しい大きさになるよう調整できます。
重要
- この機能を使用するには、以下の設定が必要です。
- [プリンター調整]の[通紙方向倍率調整]を行う
参照
- [プリンター調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル、操作パネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | - | ||
必要なアイテム | - | ||
設定項目 | [現在値] | 片寄りの調整値が表示されます。 | |
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | 画面のテンキーまたは操作パネルのテンキーで入力した数値を[現在値]にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [マシン調整] - [スキャン調整] - [通紙方向倍率調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [スキャン調整] - [通紙方向倍率調整] | |||
手順
1
[印刷モードへ]を押します。
2
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
3
チャートを原稿ガラスにセットし、操作パネルのスタートを押します。
チャートがコピーされます。
4

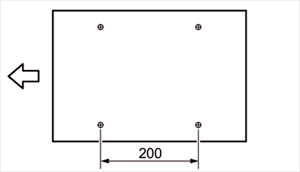

通紙方向の長さを測定し、チャートと比較します。
規格値：0% ^ 0.5%以下（等倍時）
例：200 mm ^ 1 mm以内
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

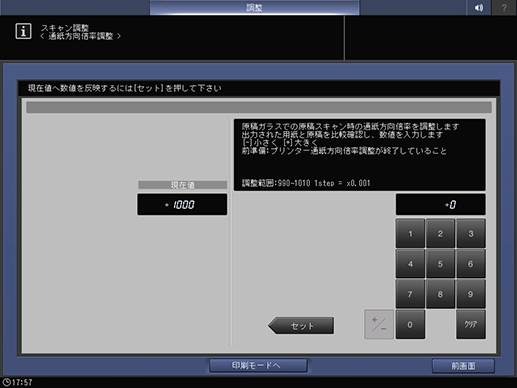

画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:990~1010 1step = e0.001]
7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
