[ステープル位置調整]
概要
ステープル2箇所のとじ間隔およびコーナーステープルのとじ位置を調整します。
印刷紙の仕上りを整えるときに行います。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | フィニッシャー FS-532 | ||
必要なアイテム | - | ||
設定項目 | [2箇所ピッチ(120mm)] | 120 mm間隔で2箇所をステープルするときのとじ間隔を調整します。 | |
[2箇所ピッチ(140mm)] | 140 mm間隔で2箇所をステープルするときのとじ間隔を調整します。 | ||
[2箇所ピッチ(165mm)] | 165 mm間隔で2箇所をステープルするときのとじ間隔を調整します。 | ||
[奥斜め] | 用紙の奥側に斜め位置のステープルをするときの位置を調整します。 | ||
[奥平行] | 用紙の奥側に平行位置のステープルをするときの位置を調整します。 | ||
[手前平行] | 用紙の手前側に平行位置のステープルをするときの位置を調整します。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [ステープル位置調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [ステープル位置調整] | |||
手順
1
調整するステープル位置を選択します。
2
[印刷モードへ]を押します。
3
任意の用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
メイントレイに排紙された用紙のステープル位置（a）を確認します。
規格値

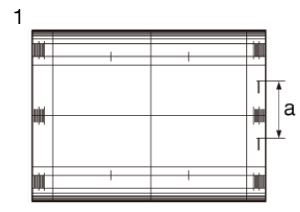

1：2箇所ピッチの場合 －3 mm ～ ＋3 mm

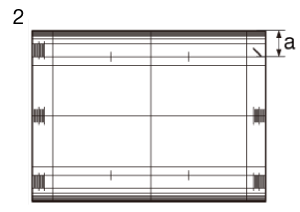

2：[奥斜め]の場合 －3 mm ～ ＋3 mm
3：[奥平行]の場合 －3 mm ～ ＋3 mm

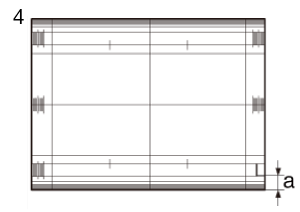

4：[手前平行]の場合 －3 mm ～ ＋3 mm
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7

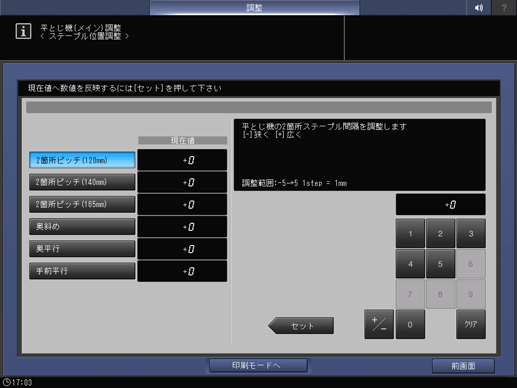

画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
2箇所ピッチ／[奥斜め][調整範囲:-5~+5 1step = 1mm]
[奥平行]／[手前平行][調整範囲:-3~+3 1step = 1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
