[排紙ガイド部材紙幅調整]
概要
メイントレイに排紙する用紙の整合間隔を調整して、紙づまりや紙折れなどのトラブルを防ぎます。
印刷の安定性を高めるときに行います。
重要
- 正しく調整を行うために、事前に以下の設定を行ってください。
- [平とじ機(メイン)調整]の[ステープル紙幅調整]を行う
参考
この調整は以下の場合に行います。
- ストレート排紙で、通紙交差方向の用紙幅が182 mm以上（[B5v]）のとき
- シフト排紙で、通紙交差方向の用紙幅が210 mm以上（[A4w]）のとき
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
参照
- [ステープル紙幅調整]について、詳しくは、[ステープル紙幅調整]をごらんください。
仕様
カテゴリー | 調整／メンテナンス | ||
場所 | 本体 | タッチパネル | |
プリンタードライバー | - | ||
アプリケーション | - | ||
必要なオプション | フィニッシャー FS-532または排紙トレイ OT-512 | ||
必要なアイテム | - | ||

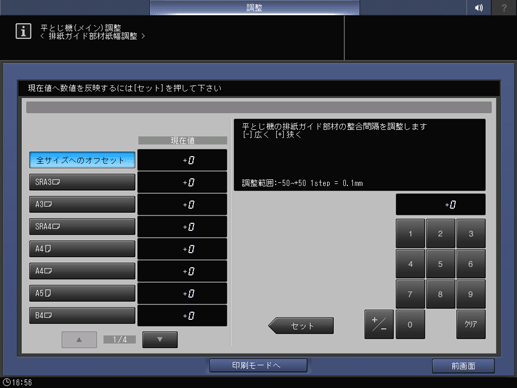

設定項目 | [全サイズへのオフセット] | 全サイズ共通で整合間隔を調整します。 | |
用紙サイズ選択キー | 調整する用紙サイズを選択します。 | ||
[+]／[,] | 用紙サイズのページを切替えます。 | ||
テンキー | 数値を入力します。 | ||
[ｸﾘｱ] | 入力した数値を0に戻します。 | ||
[セット] | テンキーで入力した数値を、選択した設定項目にセットします。 | ||
備考 | - | ||
参照 | - | ||
画面へのアクセス | タッチパネル - [機械状態] - [調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [排紙ガイド部材紙幅調整] | ||
操作パネル - 設定メニュー/カウンター - [管理者設定] - [環境設定] - [エキスパート調整] - [フィニッシャー調整] - [平とじ機調整] - [平とじ機(メイン)調整] - [排紙ガイド部材紙幅調整] | |||
手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
手順1で選択したサイズの用紙をセットして、その給紙トレイを選択します。
手順4で[仕分けｿｰﾄ]を選択する場合は、210 mm以上（[A4v]）の用紙を選択します。
4
[出力設定]で[ソート]または[仕分けｿｰﾄ]を選択します。
5
操作パネルのスタートを押します。
サンプルが出力されます。
6
メイントレイに排紙された用紙のズレ（a）を確認します。
排紙された用紙と整合動作中の排紙整合板のズレを、調整値の目安とします。
規格値：a＝1 mm以内
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
過度に狭く調整すると、用紙送り方向に排紙不揃いとなることがあります。
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
