管理者設定 | [IDCセンサー調整]

[IDCセンサー調整]

スキャナーを使用してIDCセンサーを補正し、正確なガンマ補正をします。

プリンターガンマ補正は、通常、定期的に自動で行われますが、IDCセンターの特性変化により正確な濃度測定ができなくなることがあります。出力した画像の色が崩れた場合は、[IDCセンサー調整]を行ってください。

重要

この機能を使用するには、以下の設定が必要です。

参考

参照

ここでは、インテリジェントクオリティオプティマイザー IQ-501および中継搬送ユニット RU-518m非装着時の手順を説明しています。

インテリジェントクオリティオプティマイザー IQ-501または中継搬送ユニット RU-518mのいずれかを装着している場合は、チャートが自動で測定されるため、手順4以降は不要です。

出力されるチャートの内容は異なります。

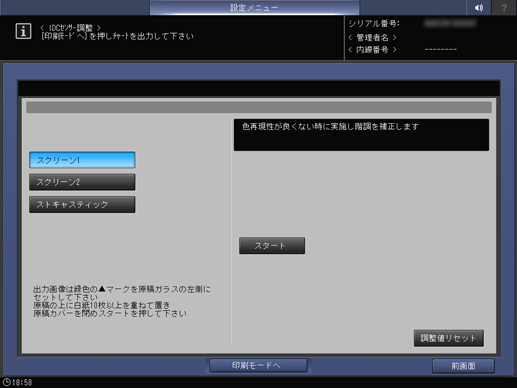

調整対象のキーを選択し、[印刷モードへ]を押します。

A4 v用紙をセットして、その給紙トレイを選択します。

操作パネルのスタートを押します。

チャートが出力されます。

出力したチャートを原稿ガラスにセットします。

チャートの上に白色の用紙を10枚ほど重ねて置き、ADFを閉じます。

画面の[スタート]または操作パネルのスタートを押して、自動で調整を開始します。

[終了しました]と表示されるまで、手順1 ～手順6を繰返します。

エラーコード

エラーコード	エラー	対応
エラー1	トンボ印が検知できない	チャートを正しい位置に置いてください。
エラー2	チャートのセット方向が天地逆	チャートを正しい位置に置いてください。
エラー3	チャートのパターンが検知できない	正しいチャートを使用してください。
エラー4	調整不能	サービス実施店にお問い合わせください。
エラー5	規格値範囲外	再調整してください。
エラー6	不揮発データ異常	メモリー基板の取付けを確認してください。
エラー7	所定外のメモリーにアクセス	サービス実施店にお問い合わせください。
エラー8	メモリー関連エラー	サービス実施店にお問い合わせください。
エラー9	プログラムエラー	サービス実施店にお問い合わせください。
エラー10	チャートが斜め	正しいチャートを使用してください。
エラー11	画像ヘッダ情報読込みエラー	サービス実施店にお問い合わせください。
エラー12	RGBデータ異常	正しいチャートか確認し、解決しない場合は、サービス実施店に問い合わせください。
エラー13	引数設定エラー	サービス実施店にお問い合わせください。
