[プレレジスト量調整]

概要
設定手順

概要

給紙トレイなどのプレレジストループローラー部の用紙ループ量を調整します。

用紙の曲がりやしわ、レジスト部の紙づまりがある場合に調整します。

参考

[プレレジスト量調整]は、[機械状態]画面の[用紙設定] - [設定変更] - [エキスパート調整]内の調整値と以下のように合算されます。ただし、調整範囲は－10 ～ ＋10（1step = 0.1mm）です。調整がうまくいかない場合は、[機械状態]画面の[用紙設定] - [設定変更] - [エキスパート調整]内の調整値もご確認ください。

  • [トレイ1] ～ [トレイ11]の各調整値は、給紙トレイごとの[プレレジストループ量(オモテ)]の調整値と合算されます。
参考

[プレレジスト量調整]は、以下のいずれかのオプションが装着されている場合に、[トレイ1] ～ [トレイ11]を選択すると、用紙の厚さごとまたは封筒の場合の調整ができます。

  • ペーパーフィーダーユニット PF-709
  • ペーパーフィーダーユニット PF-710

設定手順

1

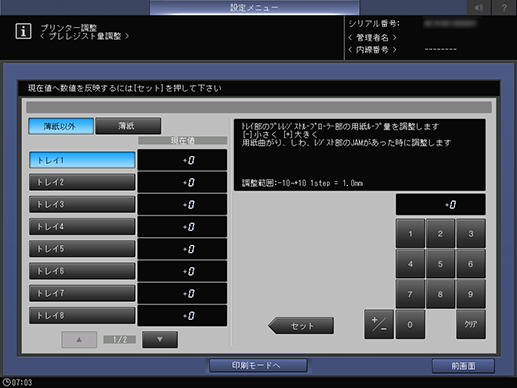

調整対象のキーを押します。
2
[印刷モードへ]を押します。
3
調整したい給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押して、チャートを出力します。

  • チャートのオモテ（front）面に印字される「」マークについて詳しくは、チャートについてをごらんください。

5
用紙の曲がりやしわがないかを確認します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーまたは操作パネルのテンキーで数値を入力します。

  • [＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

8
目的の結果が得られるまで、手順1 ～ 手順7を繰返します。
