[ADF原稿停止位置調整]
概要
ADFでの読込み開始位置と通紙交差方向の画像片寄りを調整します。
定期的に調整することで、スキャンの精度を保ちます。
重要
正しく調整を行うために、事前に以下の設定を行ってください。
- 読込み開始位置を調整する場合：[ADF調整]の[通紙方向倍率調整]を行う
- 画像片寄りを調整する場合：[プリンター調整]の[片寄り調整]を行う
参照
- [ADF調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
- [プリンター調整]の[片寄り調整]について詳しくは、[片寄り調整]をごらんください。
設定手順（読込み開始位置の調整）
1
[先端タイミング(オモテ)]または[先端タイミング(ウラ)]を選択します。
2
[印刷モードへ]を押します。

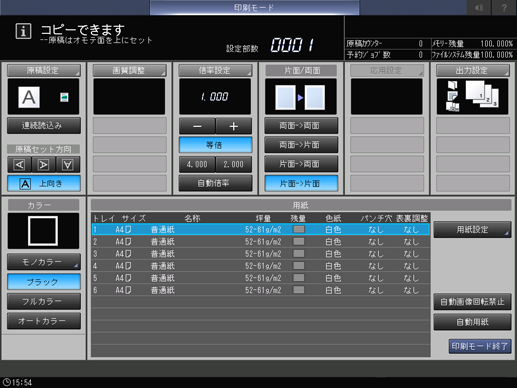

設定画面が表示されます。
3
給紙トレイにA4用紙をセットして、その給紙トレイを選択します。
[片面/両面]は自動で選択されますので、変更しないでください。
4
チャートをADFのトレイにセットし、操作パネルのスタートを押します。
手順1で[先端タイミング(オモテ)]を選択したときは、チャートのオモテ面を上にしてセットします。
手順1で[先端タイミング(ウラ)]を選択したときは、チャートのウラ面を上にしてセットします。
5
チャートが読込まれ、サンプルが出力されます。
6

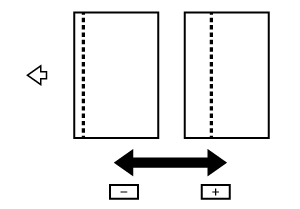

出力紙とチャートを合わせて、ズレを確認します。
規格値：0 mm ^ 1.0 mm
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8

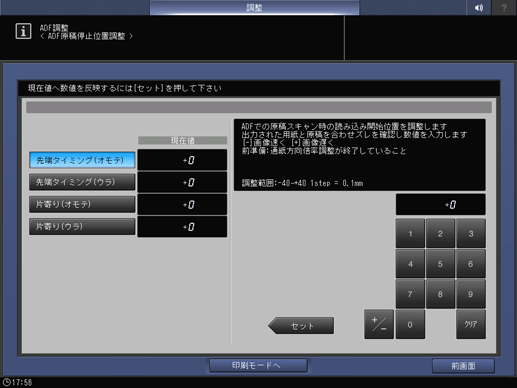

画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-40~+40 1step = 0.1mm]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
設定手順（画像片寄りの調整）
1
[片寄り(オモテ)]または[片寄り(ウラ)]を選択します。
2
[印刷モードへ]を押します。
[片面/両面]は自動で選択されますので、変更しないでください。
3
給紙トレイにA4用紙をセットして、その給紙トレイを選択します。
4
チャートをADFのトレイにセットし、操作パネルのスタートを押します。
手順1で[片寄り(オモテ)]を選択したときは、チャートのオモテ面を上にしてセットします。
手順1で[片寄り(ウラ)]を選択したときは、チャートのウラ面を上にしてセットします。
5
チャートが読込まれ、サンプルが出力されます。
6

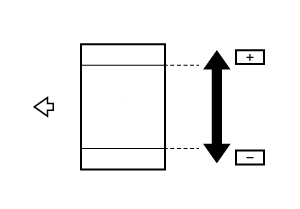

出力紙とチャートを合わせて、ズレを確認します。
規格値：0 mm ^ 2.0 mm
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-44~+44 1step = 0.1mm]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
