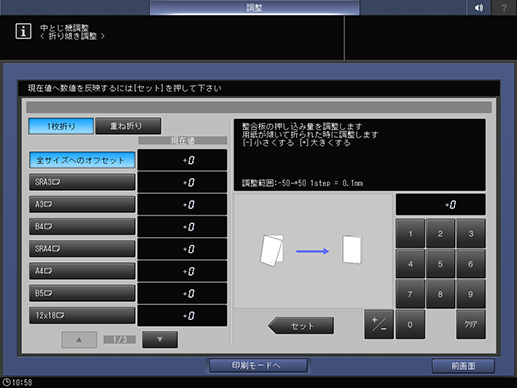

[折り傾き調整]
概要
中綴じ機 SD-513の整合板の押込み量を調整します。
[1枚折り]や[重ね折り]の折り目が傾いている場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1
[1枚折り]または[重ね折り]を選択します。
2
調整する用紙サイズ選択キーを押します。
3
[印刷モードへ]を押します。
4
調整するサイズの用紙をセットして、その給紙トレイを選択します。
5
操作パネルのスタートを押します。
サンプルが出力されます。
6
折り目の傾きを確認します。
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
9
目的の結果が得られるまで、手順3 ～ 手順8を繰返します。
