[ｻﾌﾞｺﾝﾊﾟｲﾙ部CD整合幅調整]

サブコンパイル部で、本身の天地方向（通紙交差方向）の整合幅を調整します。

くるみ製本機 PB-503での製本時、本身の天地側にズレや湾曲がある場合に行います。

参考

• [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。

1

表紙をくるみ製本機表紙トレイまたは任意の給紙トレイにセットします。

• 任意の給紙トレイを使用する場合は、[出力設定]の[くるみ製本]から表紙トレイを設定する必要があります。詳しくは、[表紙トレイ]をごらんください。

2

本身用紙を任意の給紙トレイにセットします。

3

調整したい用紙サイズのキーを選択します。

4

[印刷モードへ]を押します。

5

手順2で本身用紙をセットした給紙トレイを選択します。

6

操作パネルのスタートを押します。

くるみ製本のサンプルが出力されます。

7

本身の主走査方向が、すべてのページで揃っているかを確認します。

8

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

9

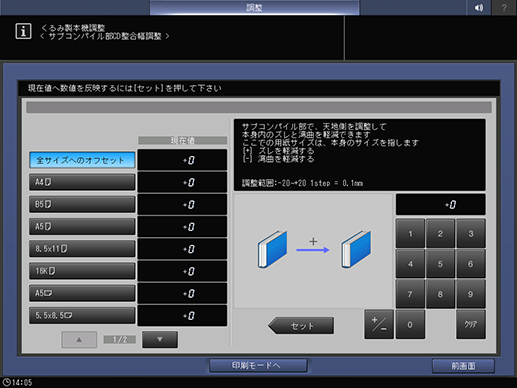

画面のテンキーで数値を入力します。

• [＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

• （－）湾曲を低減する （＋）ズレを軽減する

• [調整範囲:-20~+20 1step = 0.1mm]

10

目的の結果が得られるまで、手順4 ～ 手順9を繰返します。
