[3穴パンチ]
概要
折り機 FD-503の3穴のパンチ穴と用紙端面との間隔を調整します。パンチ穴のズレが大きい場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1

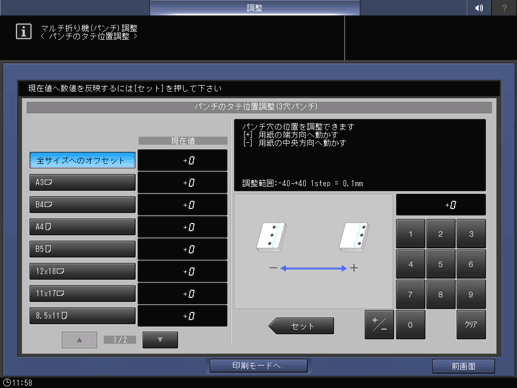

調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
手順1で選択したサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
出力された用紙のパンチ穴中央までの距離aを確認します。
規格値： 9.5 mm －4.0 mm ～ ＋4.0 mm
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-40~+40 1step = 0.1mm]
図を参考に、設定値を調整してください。
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
