[ステープルピッチ調整]
概要
中綴じ機 SD-506でステープルするときの間隔を調整します。
ステープルしていて、紙束にズレや湾曲がある場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。

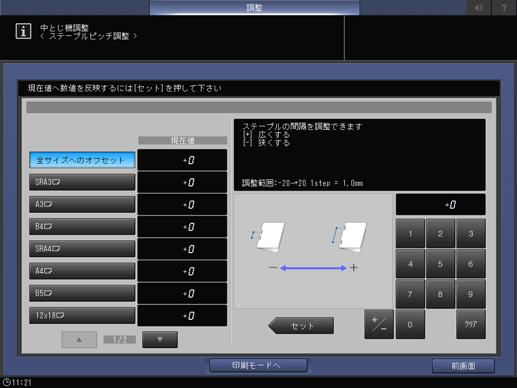

設定手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
印刷前に必ず折り／とじトレイを引出してください。引出さないと、操作パネルのスタートを押しても出力されません。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
出力された用紙の距離aを確認します。
規格値：a ＝ b/2 －2.0 mm ～ ＋2.0 mm
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-20~+20 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
用紙サイズによって調整範囲に制限があります。最小値は、ステープラーの移動可能範囲が制限条件となり、最大値は中とじ整合板とステープラーが干渉しないことが条件となります。
[B5v]：設定不可（91 mm固定）
[B4w]：－20 mm ～ ＋20 mm（108.5 mm ～ 148.5 mm）
[A4w]：－14 mm ～ ＋14 mm（91 mm ～ 119 mm）
[A3w]：－20 mm ～ ＋16.5 mm（128.5 mm ～ 165 mm）
