[ドブ断ちスリット位置補正]
概要
ドブ断ちスリット位置を調整します。数値を変更しても、ドブの幅は変わりません。
参考
- ドブ断ちスリットが1本の場合のスリット位置は、[ドブ断ちスリット位置補正]の数値が反映されます。
- スリットが1本の場合は、[ﾄﾞﾌﾞ断ちｽﾘｯﾄ奥の位置]を調整します。
設定手順
1
[印刷モードへ]を押します。
2
任意の用紙をセットして、その給紙トレイを選択します。
トリマープロファイルが設定されている場合は、トリマープロファイルに設定したサイズと同じ用紙サイズだけ選択できます。
トリマープロファイルが設定されている場合だけ、[出力設定]の[トリム]で断裁の設定ができます。
3
操作パネルのスタートを押します。
サンプルが出力されます。
4
ドブ断ちスリット位置を確認します。
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6
[ﾄﾞﾌﾞ断ちｽﾘｯﾄ前の位置]を押します。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

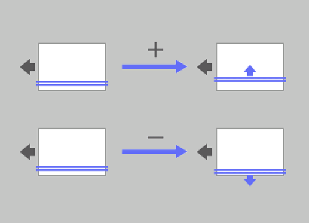

（－）スリット位置を手前側に移動 （＋）スリット位置を奥側に移動
[調整範囲:-30~+30 1step = 0.1mm]
8

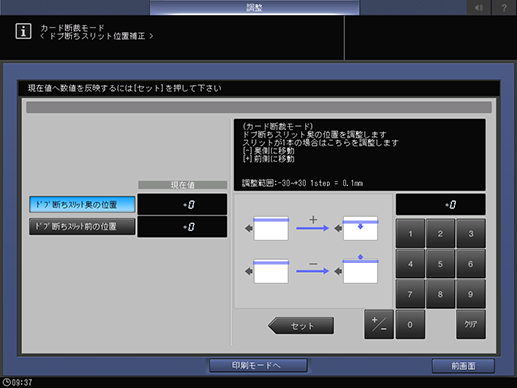

[ﾄﾞﾌﾞ断ちｽﾘｯﾄ奥の位置]を押します。
9
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

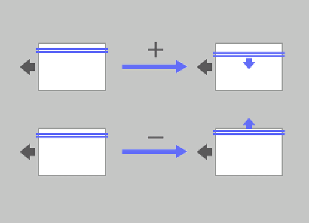

（－）スリット位置を奥側に移動 （＋）スリット位置を手前側に移動
[調整範囲:-30~+30 1step = 0.1mm]
10
目的の結果が得られるまで、手順1 ～ 手順9を繰返します。
