[用紙別カラーセンサー調整]
概要
[出力紙濃度調整]の補正元になる用紙別カラーセンサー調整値を作成します。
任意の用紙種類とスクリーンに合わせて作成した測色データを本機に登録することで、より精度の高い測定ができます。
重要
この機能を使用するには、以下のいずれかのオプションが必要です。
- インテリジェントクオリティオプティマイザー IQ-501
- 中継搬送ユニット RU-518m
重要
この機能を使用するには、以下の設定が必要です。
- [出力紙濃度調整の使用]を[する]にする
参考
- インテリジェントクオリティオプティマイザー IQ-501装着時はチャートを出力することで、測色データを登録できます。詳しくは、[用紙別カラーセンサー調整]（インテリジェントクオリティオプティマイザー IQ-501の場合）をごらんください。
- インテリジェントクオリティオプティマイザー IQ-501非装着時は測色器が必要です。
参照
- [出力紙濃度調整の使用]について詳しくは、[基本設定]をごらんください。
設定手順（チャートを出力する）
用紙別カラーセンサー調整値を登録するには、事前に出力したチャートを測色器で読込み、測色データを作成します。
1

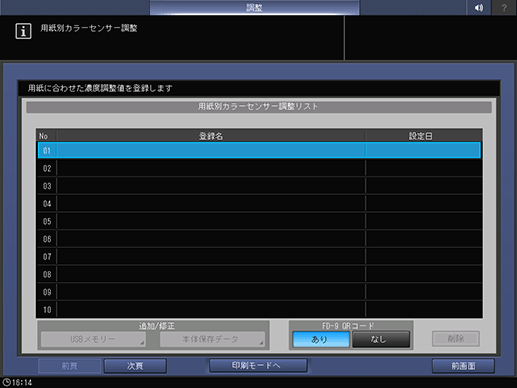

[用紙別カラーセンサー調整リスト]で任意の欄を選択します。
インテリジェントクオリティオプティマイザー IQ-501非装着時は、[FD-9 QRコード]が表示されます。測色器MYIRO-9を使用する場合は[あり]を、それ以外の測色器を使用する場合は[なし]を選択します。
測色器MYIRO-9を使用する場合、出力するチャートにQRコードが印字されます。
2
[印刷モードへ]を押します。
3

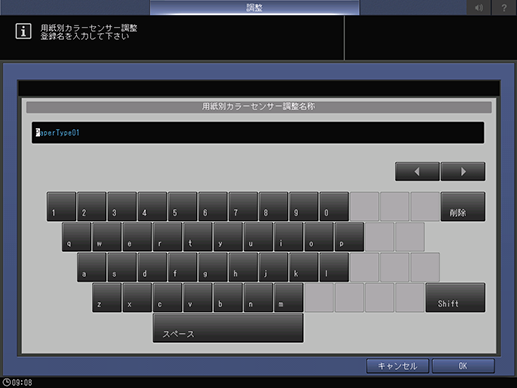

用紙別カラーセンサー調整値の名称を入力し、[OK]を押します。
半角22文字まで入力できます。
4

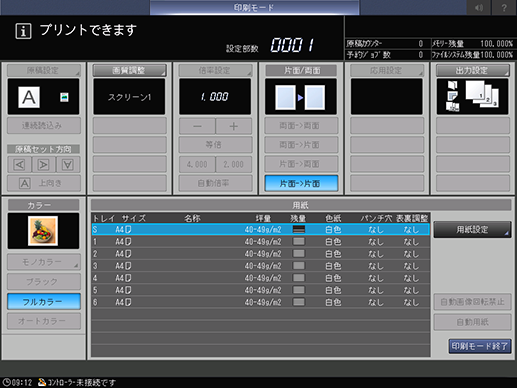

[印刷モード]画面で、チャート出力に関する各種設定をします。
[画質調整] - [スクリーン選択]：チャート出力に使用するスクリーンを選択します。
[出力設定]：用紙の排出先を設定します。
[用紙]：チャートを出力する給紙トレイを選択します。
[用紙設定]：出力するチャートの用紙設定をします。
参照
- [出力設定]について詳しくは、設定手順（出力先を設定する）をごらんください。
- [用紙設定]について詳しくは、[用紙設定]とはをごらんください。
5
操作パネルのスタートを押します。
チャートが出力されます。
6
[印刷モード終了]を押します。
インテリジェントクオリティオプティマイザー IQ-501装着時：自動で測色データが本機に登録されます。

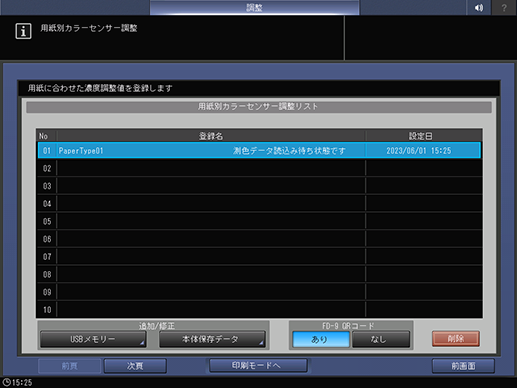

インテリジェントクオリティオプティマイザー IQ-501非装着時：測色データ読込み待ち状態になります。測色器でチャートを読取って、測色データを本機に登録します。詳しくは、設定手順（測色データを本機に登録する）をごらんください。
設定手順（測色データを本機に登録する）
出力したチャートを測色器で読取って測色データを作成し、本機に登録します。
測色データの登録方法は、2とおりあります。
USBメモリーを使用して登録する
Web経由で登録する
1
出力したチャートを測色器で読取って、測色データを作成します。
2
USBメモリーを使用する場合は、測色データをUSBメモリーに保存します。
Web経由で測色データを本機に登録する場合は、Web Utilitiesでアップロードします。詳しくは、[測色データWeb入力]をごらんください。
3
測色データを保存したUSBメモリーを本機のUSBポートに接続します。
4

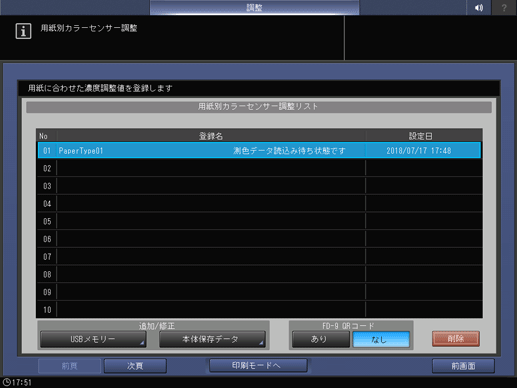

測色データ読込み待ち状態の用紙別カラーセンサー調整値を選択し、[追加/修正]で[USBメモリー]または[本体保存データ]を選択します。
USBメモリー経由で測色データを登録するときは[USBメモリー]を、Web経由で測色データを登録するときは[本体保存データ]を選択します。
[測色結果ファイル選択]画面が開き、USBメモリーまたはWeb Utilitiesに保存された測色データが一覧で表示されます。
重要
- この接続ポートは、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。
- 本機で認識できるUSBメモリーは、FATまたはFAT32フォーマットのものです。U3プラットフォームおよびセキュリティ機能付きのUSBメモリーは使用できません。
5
ファイルを1つ選択します。
関連ファイルがすべて読込まれます。
参考
読込みできないときは、以下の点を確認してください。
- USBメモリーに作成したパスは正しいか
- チャート枚数分のデータがすべて保存されているか（エラー画面が表示されます）
6
[OK]を押します。
