ホーム > 調整 > [マシン調整] > [スキャン調整] > [通紙方向倍率調整]

[通紙方向倍率調整]

概要
設定手順

概要

原稿ガラスでの原稿スキャン時の通紙方向倍率を調整します。

画像を倍率に応じて変倍し、正しい大きさになるよう調整できます。

重要

この機能を使用するには、以下の設定が必要です。

  • [プリンター調整]の[通紙方向倍率調整]を行う
参照
  • [プリンター調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。

設定手順

1
[印刷モードへ]を押します。
2
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
3
チャートを原稿ガラスにセットし、操作パネルのスタートを押します。

チャートがコピーされます。

4

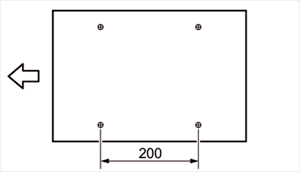

通紙方向の長さを測定し、チャートと比較します。

  • 規格値：0% ^ 0.5%以下（等倍時）

  • 例：200 mm ^ 1 mm以内

5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

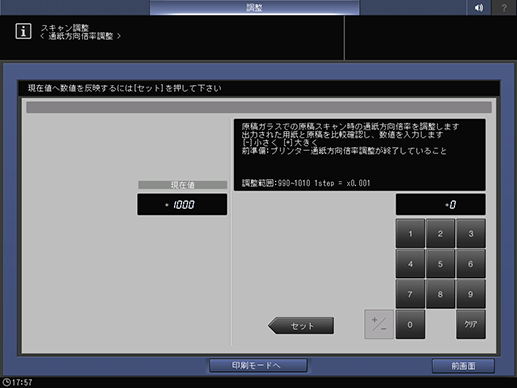

画面のテンキーまたは操作パネルのテンキーで数値を入力します。

  • [＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

  • [調整範囲:990~1010 1step = e0.001]

7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
