[紙幅調整]
概要
中継搬送ユニット RU-510の通紙交差方向の整合板の位置を調整し、パンチ穴のズレなどを軽減します。
後続のフィニッシャーに対して、用紙が曲がったり斜めになったりして搬送されている場合に行います。
設定手順
1
[印刷モードへ]を押します。
2
給紙トレイにA4用紙をセットして、その給紙トレイを選択します。
3
出力部数を10部に設定して、操作パネルのスタートを押します。
サンプルが出力されます。ここではパンチ穴があいたサンプルについて説明します。
4

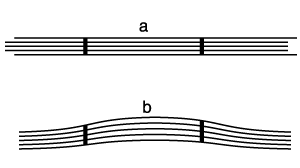

パンチ穴にズレ（a）がないか、湾曲（b）していないかを確認します。
a：整合板の間隔が紙幅よりも広いと、ズレが発生します。
b：整合板の間隔が用紙幅よりも狭いと、パンチ穴が湾曲します。
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
（－）ばらつきを軽減する （＋）ズレを軽減する
[調整範囲:-20~+20 1step = 0.1mm]
調整するときは、紙幅調整値を最大（ズレを軽減）に設定したあと、ばらつきを軽減へ調整していき、パンチ穴の貫通穴がずれないポイントを見つけます。
7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
