[折り紙幅調整]
概要
中綴じ機 SD-506での折りの整合板の間隔を調整して、折ったときの紙束内のズレと湾曲を軽減します。
[中とじ]や[重ね中折り]、[重ね三つ折り]の紙束にズレがある場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1

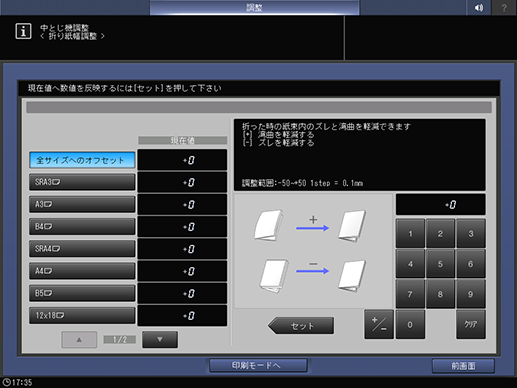

調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
[中とじ]または[重ね中折り]で出力する場合は、折り／とじトレイを引出さないと、操作パネルのスタートを押しても出力されません。印刷前に必ず引出してください。
5
サンプルが出力されます。
6
紙束内にズレがないかを確認します。
a：紙幅の設定値が実際の用紙幅よりも広いと、紙束内のズレは不揃いになります。
b：紙幅の設定値が実際の用紙幅よりも狭いと、紙束内のズレは一方向になります（湾曲します）。
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
