[先端タイミング調整]
概要
印刷時の通紙方向画像先端位置（画像の書出し位置）を調整します。
印刷面の基準位置を調整することで、正しい位置で印刷を開始できます。
重要
この機能を使用するには、以下の設定が必要です。
- [プリンター調整]の[通紙方向倍率調整]を行う
参照
- [プリンター調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
- チャートのオモテ（front）面に印字される
マークについて詳しくは、チャートについてをごらんください。
設定手順（オモテ面を調整する場合）
1

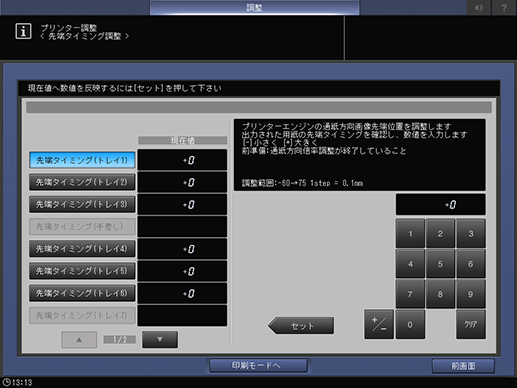

調整する調整対象選択キーを押します。
2
[印刷モードへ]を押します。
3
[片面->片面]を押します。
4
手順1で選択した調整対象の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
5
操作パネルのスタートを押します。
チャートが出力されます。
6
先端タイミングを確認します。
規格値：20 mm ^ 0.5 mm
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーまたは操作パネルのテンキーで数値を入力します。

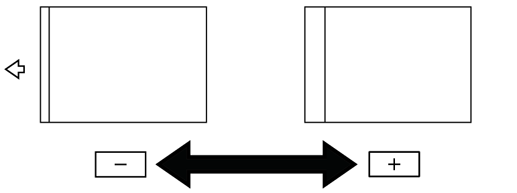

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-60~+75 1step = 0.1mm]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
設定手順（ウラ面を調整する場合）
1

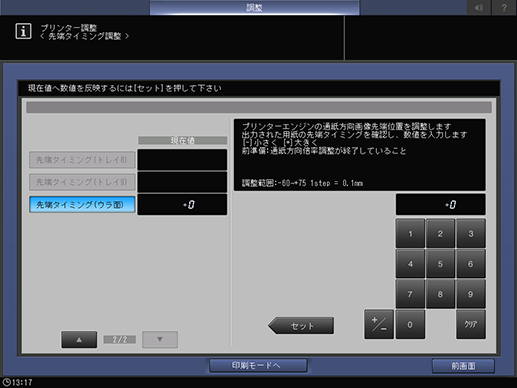

[先端タイミング(ウラ面)]を押します。
2
[印刷モードへ]を押します。
3
[片面->両面]を押します。
4
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
5
操作パネルのスタートを押します。
チャートが出力されます。
6
ウラ面の先端タイミングを確認します。
- マークのない面がウラ面です。
規格値：20 mm ^ 0.5 mm
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-60~+75 1step = 0.1mm]
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
