[両端断裁量調整]
概要
中綴じ機 SD-513での天地側の断裁量を調整します。
印刷物の仕上りに問題がある場合に行います。
重要
この機能を使用するには、以下のオプションが必要です。
- トリマーユニット TU-503を装着した中綴じ機 SD-513
設定手順
1

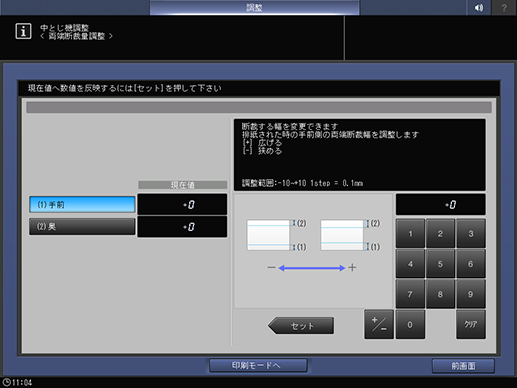

[(1)手前]または[(2)奥]を選択します。
2
[印刷モードへ]を押します。
3
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5

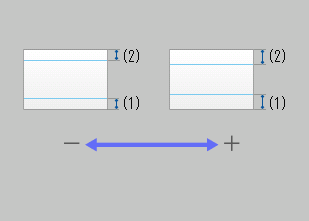

出力された用紙の長さaを測定して、設定値に対するズレ量を確認します。
規格値：設定値-a＝－0.5 mm ～ ＋0.5 mm以内
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-10~+10 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
