[FD整合板押込み量調整]
概要
ステープル時に用紙束を整えるスタッカーのタテ整合板の押し込み量を調整します。
用紙の性質やサイズに合わせることで、用紙のズレやたわみを防止します。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1

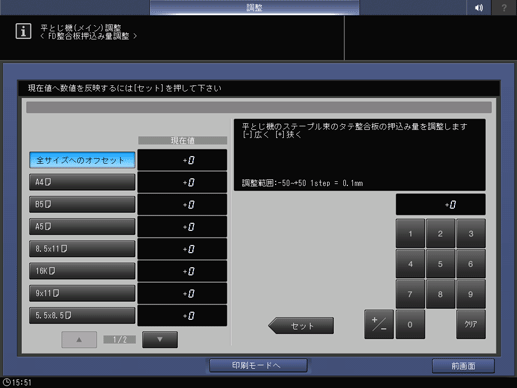

調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
手順1で選択したサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
メイントレイに排紙された用紙のズレ（a）を確認します。
紙束が湾曲していた場合、押し込み量が大きすぎる可能性があります。
規格値：2枚 ～ 15枚とじで1.0 mm以下、16枚 ～ 100枚とじで1.5 mm以下
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-50~+50 1step = 0.1mm]
8
目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
