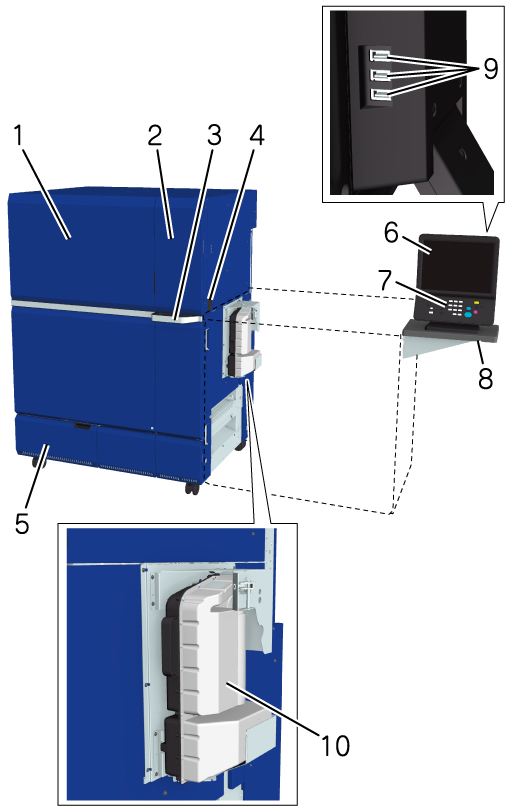

1

本体左扉

紙づまり処理や主電源スイッチをON / OFFするときに開けます。

2

トナー補給扉

トナーボトルを交換するときに開けます。

3

トナー補給扉取手

トナー補給扉を開けるときに使います。

4

副電源スイッチ

本体の電源をON / OFFします。

5

廃棄トナーボックス交換扉

廃棄トナーボックスを交換するときに開けます。

6

タッチパネル

[機械状態]画面などの画面を表示して、操作や設定をします。また、操作の方法やトラブルの処理方法を表示します。

7

操作パネル

操作および設定時に押します。

8

ワーキングテーブル WT-518（オプション）

操作パネルを装着します。

9

USBポート（USB 2.0 Type A e 3）

外付け記憶媒体（USB メモリー、USB-HDD）やキーボード、マウス、ICカード認証装置、インテリジェントメディアセンサー IM-101などを接続するときに使用します。

USBポート（USB 2.0 Type A e 3）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。

10

サイクロンボックス

トナーの機内飛散を抑えます。

サイクロンボックスへは、ペーパーフィーダーユニット内またはインテリジェントメディアセンサー IM-104内よりアクセスします。

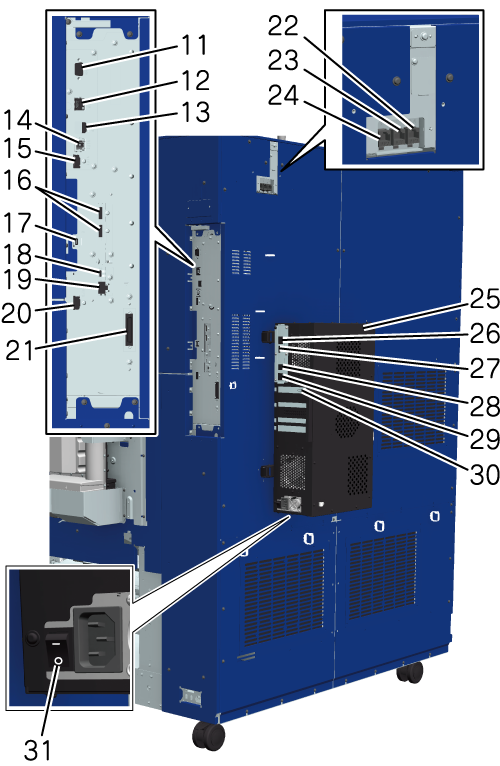

11

シリアルポート（RS-232C）

サービスエンジニア（CE）専用のポートです。

12

ネットワーク用ポート（10BASE-T、100BASE-TX、1000Base-T）

イーサネットケーブルを接続して本機を操作したり、ネットワークスキャナーとして使用したりします。

13

USBポート（USB 3.0 / 2.0 Type A e 1）

外付け記憶媒体（USB メモリー、USB-HDD）やキーボード、マウス、ICカード認証装置、インテリジェントメディアセンサー IM-101などを接続するときに使用します。

USBポート（USB 3.0 / 2.0 Type A e 1）は、ローパワーデバイスだけに対応しています。大きな電源容量を必要とするデバイスは、外部から電源を供給してください。

14

イメージコントローラー接続ポート

すべてのイメージコントローラーを装着するときに使用します。

15

紙面検査ユニット接続ポート

紙面検査ユニット AI-101を装着するときに使用します。

16

ビデオインターフェイスキット接続ポート^*

ビデオインターフェイスキット VI-514またはビデオインターフェイスキット VI-515のケーブルを接続します。

紙面検査ユニット AI-101を装着する場合や、Fiery社製またはKodak社製のイメージコントローラーと接続するときに使用します。

※Fiery社製またはKodak社製のイメージコントローラーと本体をケーブルを使って接続する場合は、ビデオインターフェイスキット VI-515（オプション）が必要です。

17

インテリジェントメディアセンサー接続ポート

インテリジェントメディアセンサー IM-105を装着するときに使用します。

18

紙面検査ユニット接続ポート^*

紙面検査ユニット AI-101を装着するときに使用します。

19

サービスポート^*

サービスエンジニア（CE）専用のポートです。

20

イメージコントローラー接続ポート

イメージコントローラーを装着するときに使用します。

21

操作パネル接続ポート

操作パネルと接続します。

22

使用不可ポート

このポートは使用できません。

23

ネットワーク用ポート

インテリジェントクオリティオプティマイザー IQ-601を装着するときに使用します。

24

ネットワーク用ポート

インテリジェントメディアセンサー IM-104を装着するときに使用します。

25

イメージコントローラー IC-614

本機をプリンティングシステムとして使用できます。

26

本体接続ポート

本体と接続します。

27

紙面検査ユニット接続ポート

紙面検査ユニット AI-101を装着するときに使用します。

28

サービスポート

サービスエンジニア（CE）専用のポートです。

29

ネットワーク用ポート（10Base-T、100Base-TX、1000Base-T）

イーサネットケーブルを接続してイメージコントローラーを操作したり、ネットワークプリンターとして使用したりします。

30

本体接続ポート

本体と接続します。

31

電源スイッチ

イメージコントローラーの電源をON / OFFします。

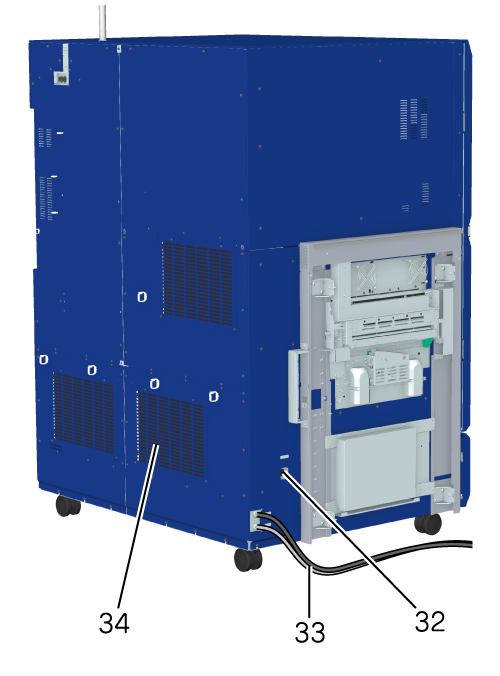

32

ヒータースイッチ

ペーパーフィーダーユニット PF-712 / ペーパーフィーダーユニット PF-713 / ペーパーフィーダーユニット PF-812のヒーターをON / OFFします。

33

本体電源コード

本体に電源を供給します。

34

オゾンフィルター

本体内部で発生したオゾンを回収します。

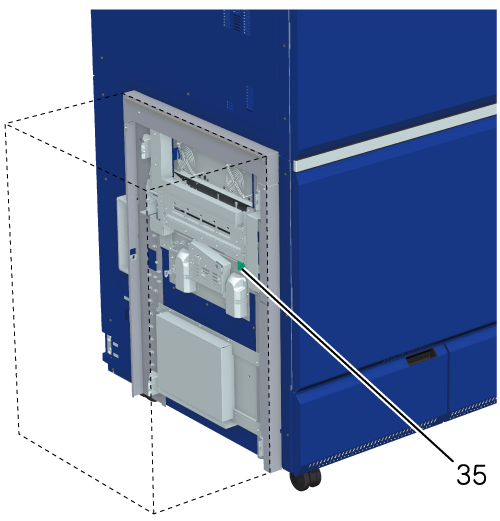

35

ロック解除レバー

紙づまり処理のときに、レバーを奥に押してからガイドを下に開けて用紙を取除きます。

ロック解除レバーへは、左側のオプション内よりアクセスします。
