[片寄り調整]

概要
設定手順

概要

原稿ガラスでの原稿スキャン時の通紙交差方向の画像片寄りを調整します。

原稿と出力紙のズレを確認し、正しい位置に調整できます。

重要

この機能を使用するには、以下の設定が必要です。

  • [プリンター調整]の[片寄り調整]を行う
参照
  • [プリンター調整]の[片寄り調整]について詳しくは、[片寄り調整]をごらんください。

設定手順

1
[印刷モードへ]を押します。
2
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
3
チャートを原稿ガラスにセットし、操作パネルのスタートを押します。

チャートがコピーされます。

4

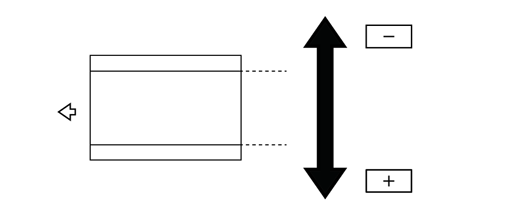

出力紙とチャートを合わせて、ズレを確認します。

  • 規格値：0 mm ^ 1.5 mm

5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

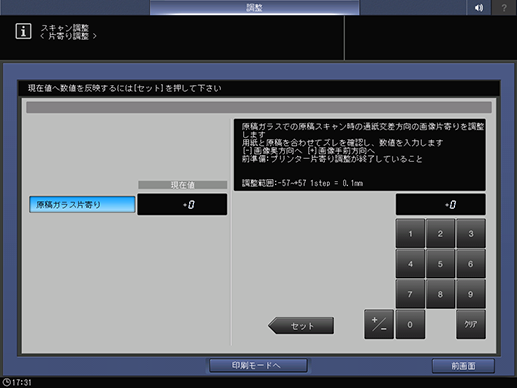

画面のテンキーまたは操作パネルのテンキーで数値を入力します。

  • [＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

  • [調整範囲:-57~+57 1step = 0.1mm]

7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
