[ステープル紙幅調整]

中綴じ機 SD-513でステープルするときの整合板の間隔を調整して、紙束内のズレや湾曲を軽減します。

ステープルしていて、紙束にズレや湾曲がある場合に行います。

参考

• [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。

1

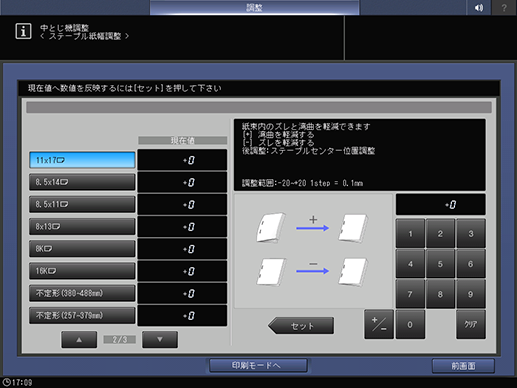

調整したい用紙サイズのキーを選択します。

2

[印刷モードへ]を押します。

3

調整するサイズの用紙をセットして、その給紙トレイを選択します。

4

操作パネルのスタートを押します。

サンプルが出力されます。

5

紙束内にズレ（a）がないか、湾曲（b）していないかを確認します。

• a：紙幅の設定値が用紙幅よりも広いと、ズレが発生します。

• b：紙幅の設定値が実際の用紙幅よりも狭いと、紙が湾曲します。

• 規格値：a＝1 mm以下

6

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。

7

画面のテンキーで数値を入力します。

• [＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。

• [調整範囲:-20~+20 1step = 0.1mm]

8

目的の結果が得られるまで、手順2 ～ 手順7を繰返します。
