[先端タイミング調整]
概要
原稿ガラスでの原稿スキャン時の読込み開始位置を調整します。
原稿と出力紙のズレを確認し、正しい位置に調整できます。
重要
この機能を使用するには、以下の設定が必要です。
- [スキャン調整]の[通紙方向倍率調整]を行う
参照
- [スキャン調整]の[通紙方向倍率調整]について詳しくは、[通紙方向倍率調整]をごらんください。
設定手順
1
[印刷モードへ]を押します。
2
任意の給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
3
チャートを原稿ガラスにセットし、操作パネルのスタートを押します。
チャートがコピーされます。
4
出力紙とチャートを合わせて、ズレを確認します。
規格値：0 mm ^ 1.5 mm
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

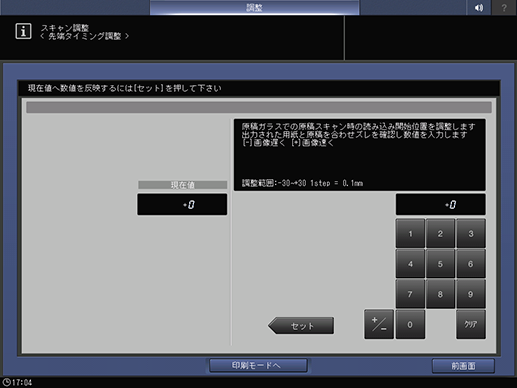

画面のテンキーまたは操作パネルのテンキーで数値を入力します。

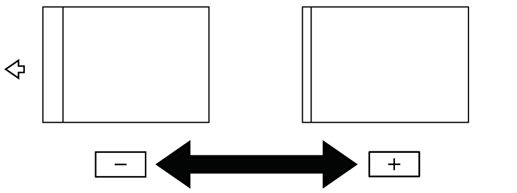

[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-30~+30 1step = 0.1mm]
7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
