[三つ折り位置調整]
概要
中綴じ機 SD-506での三つ折りの位置を調整します。
折り位置が規格値からはずれてしまった場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
- [折り1]と[折り2]の両方を調整するときは、[折り1]から調整します。[折り1]の位置は用紙先端を、[折り2]の位置は[折り1]の位置をそれぞれ基準とします。手順5のb寸法は、[折り1]と[折り2]のどちらの位置を調整しても変更されます。
手順5で確認する規格値は以下のとおりです。
用紙サイズ | 規格値a | 規格値b |
|---|---|---|
[A4w] | 97.5 mm^1.5 mm | 102.0 mm^3.0 mm |
[8.5e11w] | 91.6 mm^1.5 mm | 96.1 mm^3.0 mm |
設定手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
出力された用紙のaとbを確認します。
規格値：a ＝－1.5 mm ～ ＋1.5 mm、b ＝－3.0 mm ～ ＋3.0 mm
（1）[折り1] （2）[折り2]
6

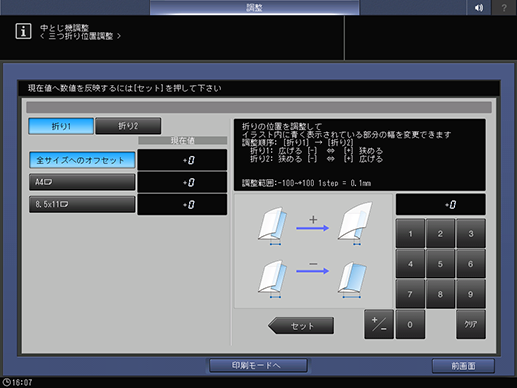

調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
[折り1]を選択します。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-100~+100 1step = 0.1mm]
9
[折り2]を選択します。
10
テンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-100~+100 1step = 0.1mm]
11
目的の結果が得られるまで、手順2 ～ 手順10を繰返します。
