[ステープルセンター位置調整]
概要
中綴じ機 SD-506でステープルするときのセンター位置を調整します。
ステープルの位置が規格値からはずれてしまった場合に行います。
重要
正しく調整を行うために、事前に以下の設定を行ってください。
- [中とじ機調整]の[ステープル紙幅調整]を行う
参照
- [中とじ機調整]の[ステープル紙幅調整]について詳しくは、[ステープル紙幅調整]をごらんください。
設定手順
1
[印刷モードへ]を押します。
2
任意の用紙をセットして、その給紙トレイを選択します。
印刷前に必ず折り／とじトレイを引出してください。引出さないと、操作パネルのスタートを押しても出力されません。
3
操作パネルのスタートを押します。
サンプルが出力されます。
4
出力された用紙の用紙センター位置とステープルセンター位置のズレaを確認します。
規格値：a ＝－2.0 mm ～ ＋2.0 mm 以下
［1］用紙センター ［2］ステープルセンター位置
5
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
6

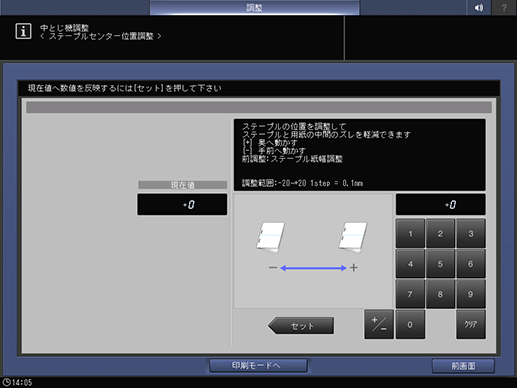

画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-20~+20 1step = 0.1mm]
7
目的の結果が得られるまで、手順1 ～ 手順6を繰返します。
