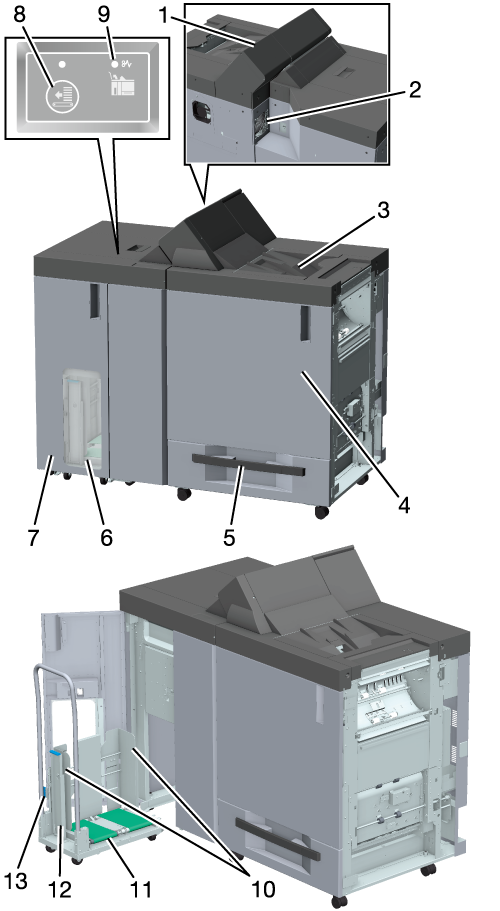

1

胶料斗盖

补充胶粒时打开此门。

2

排气风扇

排出胶装器 PB-503废气。

3

辅助盘

不在胶装器 PB-503中处理即排出纸张。

4

胶装器前门

清除卡纸或裁切废料时打开此门。打开胶装器前门时，会看到胶槽单元安装在背部。

5

封页纸盒

存储装订封页。

6

胶装器纸盒窗口

用于检查装订纸盘中堆叠的纸张。

当纸张堆叠在装订纸盘的右侧时，按进纸按钮将纸张送出到托架。

7

胶装器纸盒前门

取出装订纸张时打开此门。

8

进纸按钮

将装订纸张送出到托架时按此按钮。

9

卡纸指示灯

在胶装器 PB-503排纸处理器传输的纸张中发生卡纸时亮起。

10

托书板

将此板沿着堆叠的装订纸张放置可防止移动托架时纸张倒塌。

11

托架

用于从胶装器 PB-503搬运装订纸张。

12

挡书板

插到选购的挡板定位孔可防止移动托架时纸张倒塌。

13

托书板手柄

沿着纸张排列托书板时移动此手柄。

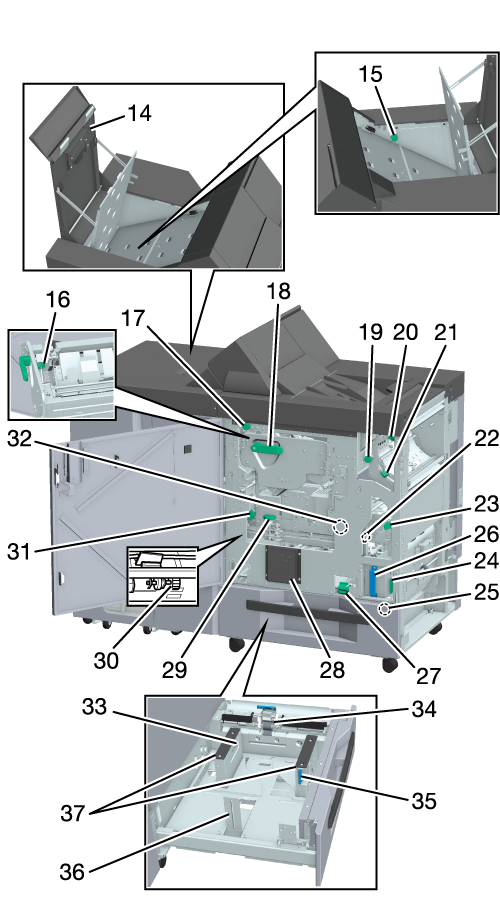

14

传输部分盖

卡纸指示灯亮起时打开此盖清除卡纸。

15

旋钮 [PB14]

清除卡纸时，逆时针旋转旋钮送入纸张通过。

16

固定夹组件中的成套内容页释放旋钮

取出固定到固定夹组件的正文纸张时，顺时针旋转旋钮。

17

旋钮 [PB2]

清除卡纸时，旋转旋钮将正文纸张送到固定夹组件。

18

手柄 [PB7]

清除在固定夹组件中卡纸的正文纸张时，向下按此手柄并拉出纸张。

19

旋钮 [PB6]

清除卡纸时，旋转旋钮将纸张送出到辅助盘。

20

手柄 [PB3]

清除卡纸时，握住手柄，打开导板并取出正文纸张。

21

手柄 [PB1]

清除卡纸时，握住手柄，打开导板并取出正文纸张。

22

手柄 [PB12]

清除卡纸时，握住手柄，打开导板并取出正文纸张。

23

手柄 [PB4]

清除卡纸时，握住手柄，打开导板并取出封页。

24

手柄 [PB5]

清除卡纸时，拉出裁切纸屑盒，向左打开并取出纸张。

25

旋钮 [PB13]

清除卡纸时，顺时针旋转旋钮送入封页通过。

26

裁切纸屑盒

拉出此盒废弃裁切废料。

27

旋钮 [PB11]

清除卡纸时，将此旋钮向上旋转；装订组件降低。

28

卡纸位置显示

卡纸位置以 LED 灯表示。

29

旋钮 [PB8]

清除卡纸时，顺时针旋转旋钮，然后从装订组件取出封页。

30

装订组件释放旋钮

清除卡纸时，向下旋转此旋钮以从保持升高的装订组件中取出封页。

31

旋钮 [PB9]

清除卡纸时，顺时针旋转旋钮释放封页固定板。

32

旋钮 [PB10]

清除卡纸时，逆时针旋转旋钮释放封页固定板。

33

空气喷嘴

吹入空气防止多次送入相同的封页。

34

进纸辊

将纸张逐张送入胶装器 PB-503中。

35

侧导板锁定释放杆

移动导板时，推回此旋钮以解锁。

36

后导板

沿着整套纸张的背面运行。

37

导板

将此导板沿着所装入纸张的两边放置。

名称

胶装器 PB-503

类型

使用控制台热熔系统进行胶装

功能

冷胶装订

自动胶装后，排出到胶装器纸盒。

辅助盘

排出到辅助盘而不进行处理。

中继传输

将纸张不经处理传输到后处理设备。

装订纸张数

10 至 300 张，或在 30 mm / 1.18" 厚度范围内

彩色纸或铜版纸（ML、MO）最多 150 张或最大 15 mm / 0.59" 厚度

双面打印时 Z 形折叠的最大纸张数为 4 张或以下，单面打印时为 2 张或以下。

纸张尺寸

胶装器纸盒

正文

标准：A4 v、B5 v、A5 w/v、8.5 e 11 v、5.5 e 8.5 w/v 、16K v

自定义：横向 139 mm 至 307 mm，纵向 210 mm 至 221 mm/横向 5.47" 至 12.09"，纵向 8.27" 至 8.7"

封页纸

横向 139 mm 至 307 mm，纵向 279 mm 至 472 mm/横向 5.47" 至 12.09"，纵向 10.98" 至 18.58"

辅助盘

标准：SRA3 w、A3 w 、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap*、8K w、16K w/v

自定义：横向 95 mm 至 331 mm，纵向 139 mm 至 488 mm/横向 3.74" 至 13.03"，纵向 5.47" 至 19.21"

Tab 纸：A4T v、8.5 e 11T v

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张重量

胶装器纸盒

正文：64 g/m² 至 105 g/m² / 17 lb Bond 至 28 lb Bond

封页：81 g/m² 至 216 g/m² / 22 lb Bond 至 57 lb Bond

辅助盘

40 g/m² 至 400 g/m² / 10 lb Bond 至 106 lb Bond

* 纸张类型限制为 351 g/m² 至 400 g/m² / 94 lb Bond 至 106 lb Bond。

纸张类型

胶装器纸盒

正文：普通纸、优质纸、彩色特殊纸、铜版纸-ML、铜版纸-MO

封页：优质纸、铜版纸

辅助盘

机器中使用的所有类型的纸张

纸盘容量

封页纸盒

1,000 张 (82 g/m² / 23 lb Bond)

500 张 (216 g/m² / 57 lb Bond)

胶装器纸盒

对于最大厚度 30 mm / 1.18"（约 300 张）的小册子、11 个小册子 e 2 列（相当于约 6,600 张）。设置容量根据正文页数如下。10 至 30 张小册子：50 套，31 至 150 张小册子：35 套或最大检测，151 至 300 张小册子：最大检测

辅助盘

约 200 张（80 g/m²/ 21 lb Bond）（包括满载检测）

封页剪切

选择包括/不包括剪切。

预热时间

约 20 分钟

尺寸

1,360 mm (W) e 708 mm (D) e 1,223 mm (H) / 53.54" (W) e 27.87" (D) e 48.15" (H)

重量

约 270 kg / 595.25 lb

电源

公制地区：AC 230 V，50 Hz （从电源线供电）

英制地区：AC 120 V，60 Hz （从电源线供电）

DC 24 V、5 V（从部分前端部件供电）

最大功耗

1,000 W 或以下
