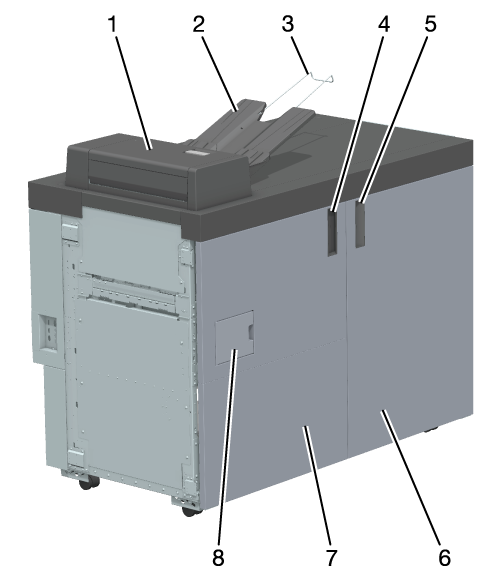

1

顶盖

清除卡纸时，打开盖板并取出纸张。

2

辅助盘

输出裁切或折叠纸张或未经处理便输送的纸张。

3

副纸盒扩展

将大张纸排出到辅助盘时拉出。

4

裁切单元左侧门旋钮

打开裁切单元左侧门时使用。

5

裁切单元右侧门旋钮

打开裁切单元右侧门时使用。

6

裁切单元右侧门

清除卡纸或更换内部选购件时打开此门。

7

裁切单元左侧门

清除卡纸或更换内部选购件时打开此门。

8

卡片托盘门

拉出卡片托盘时打开此门。

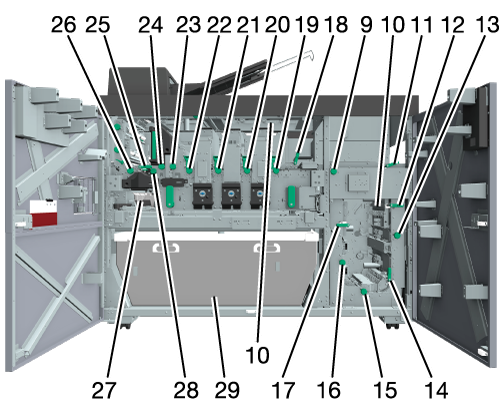

9

旋钮 [TU2]

清除卡纸时，旋转旋钮送入纸张通过。

10

横幅整理器 MK-764（选购件）（2 个位置）

将横幅纸传输到后处理设备，或者翻转传输纸张。

11

手柄 [TU1]

清除卡纸时，握住手柄，打开导板并取出纸张。

12

手柄 [MK1]

清除卡纸时，握住手柄，打开导板并取出纸张。

13

旋钮 [MK2]

清除卡纸时，旋转旋钮送入纸张通过。

14

手柄 [MK3]

清除卡纸时，握住手柄，打开导板并取出纸张。

15

旋钮 [MK4]

清除卡纸时，旋转旋钮送入纸张通过。

16

旋钮 [MK5]

清除卡纸时，旋转旋钮送入纸张通过。

17

手柄 [MK6]

清除卡纸时，握住手柄，打开导板并取出纸张。

18

手柄 [TU3]

清除卡纸时，握住手柄，打开导板并取出纸张。

19

旋钮 [TU8]

清除卡纸时，旋转旋钮送入纸张通过。

20

旋钮 [TU10]

清除卡纸时，旋转旋钮送入纸张通过。

21

旋钮 [TU12]

清除卡纸时，旋转旋钮送入纸张通过。

22

旋钮 [TU14]

清除卡纸时，旋转旋钮送入纸张通过。

23

旋钮 [TU15]

清除卡纸时，旋转旋钮送入纸张通过。

24

旋钮 [TU16]

清除卡纸时，旋转旋钮送入纸张通过。

25

手柄 [TU20]

清除卡纸时，握住手柄，打开导板并取出纸张。

26

旋钮 [TU21]

清除卡纸时，旋转旋钮送入纸张通过。

27

卡片托盘（作业分离器 JS-507随附）（选购件）

堆叠剪切到卡片尺寸的纸张。

28

旋钮 [TU17]

清除卡纸时，旋转旋钮送入纸张通过。

29

裁切纸屑盒

废弃裁切废料时拉出。

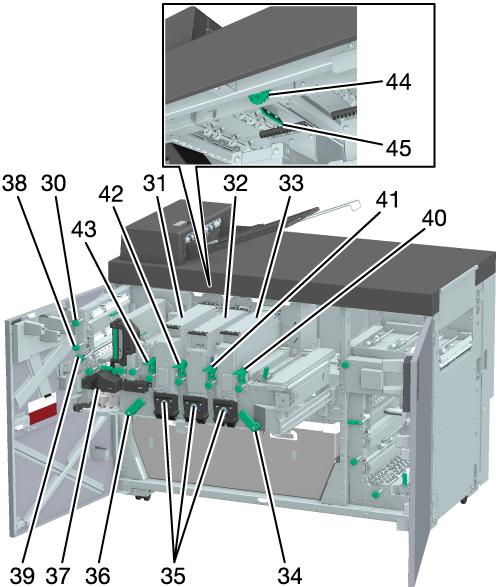

30

旋钮 [TU25]

清除卡纸时，旋转旋钮送入纸张通过。

31

裁切单元 TU-504/压痕组件 CR-103/虚线裁切单元 PE-101 （选购件）

裁切单元 TU-504：水平裁切进纸方向的订口。

压痕组件 CR-103：在纸张上添加上凸折痕（折线）。

虚线裁切单元 PE-101：在进纸方向添加齿孔。

* 本系统上只能安装以下选购设备之一。

32

压痕组件 CR-102/虚线裁切单元 PE-102 （选购件）

压痕组件 CR-102：在纸张上添加下凸折痕（折线）。

虚线裁切单元 PE-102：在纸张横向添加齿孔。

* 本系统上只能安装以下选购设备之一。

33

切纸机单元

沿进纸方向裁切纸张。

34

手柄 [TU4]

清除卡纸或更换内部选购件时，将手柄倾斜到左侧并拉出传输底座。

35

固定支架选购件

拆下选购件时旋转到左侧。

36

手柄 [TU5]

清除卡纸或更换内部选购件时，将手柄倾斜到右侧并拉出传输底座。

37

作业分离器 JS-507（选购件）

将纸张剪切为卡片尺寸。

38

旋钮 [TU23]

清除卡纸时，旋转旋钮送入纸张通过。

39

手柄 [TU22]

清除卡纸时，握住手柄，打开导板并取出纸张。

40

手柄 [TU7]

清除卡纸时，握住手柄，打开导板并取出纸张。

41

手柄 [TU9]

清除卡纸时，握住手柄，打开导板并取出纸张。

42

手柄 [TU11]

清除卡纸时，握住手柄，打开导板并取出纸张。

43

手柄 [TU13]

清除卡纸时，握住手柄，打开导板并取出纸张。

44

旋钮 [MK8]

清除卡纸时，旋转旋钮送入纸张通过。

45

手柄 [MK7]

清除卡纸时，握住手柄，打开导板并取出纸张。

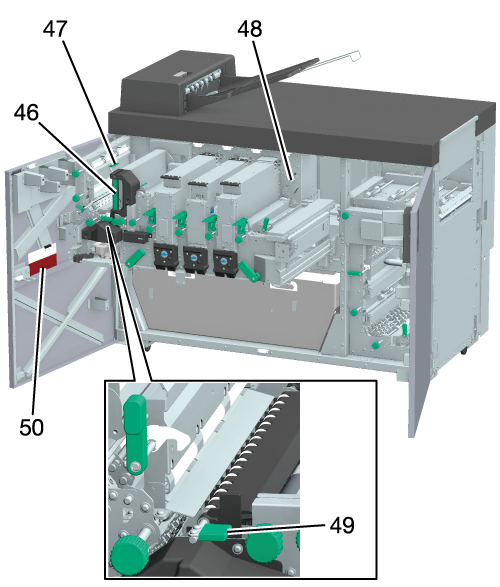

46

手柄 [TU18]

清除卡纸时，握住手柄，打开导板并取出纸张。

47

手柄 [MK24]

清除卡纸时，握住手柄，打开导板并取出纸张。

48

锁定杆 [TU6]

固定拉出的传输单元。

49

手柄 [JS1]

清除卡纸时，握住手柄，打开导板并取出纸张。

50

清洁板

清洁线传感器。

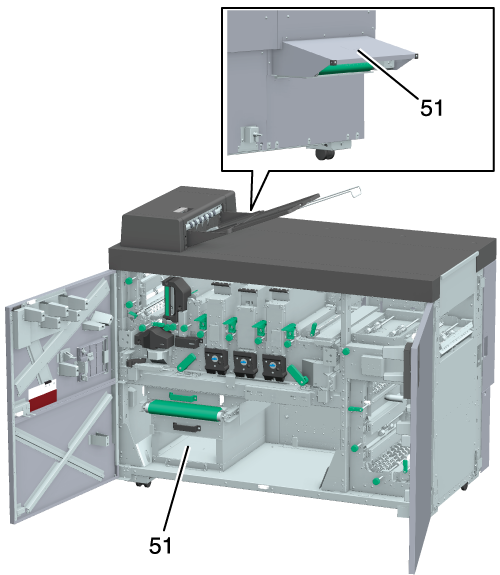

51

集尘盒 MK-765

将裁切单元 TU-510中产生的剪切废料排出到机器外部。

名称

裁切单元 TU-510

类型

四边裁切器

功能

通过路径

将纸张不经处理传输到后处理设备。

切口

在进纸方向裁切纸张的顶部和底部。

剪切

在纸张横向裁切纸张。

四边裁切（切口 + 剪切）

在进纸方向和纸张横向裁切纸张的边缘部分。

2 张分割模式（切口 + 剪切）

裁切一张宽纸，将纸张分割成 2 张 A4 或 8.5 e 11。

折痕（上凸）（安装压痕组件 CR-103时）

在纸张横向添加上凸折痕（折线）。

折痕（下凸）（安装压痕组件 CR-102 时）

在纸张横向上添加下凸折痕（折线）。

订口裁切（安装裁切单元 TU-504时）

裁切与进纸方向平行的订口。

齿孔剪切（水平）（安装虚线裁切单元 PE-101时）

在进纸方向添加齿孔。

齿孔剪切（垂直）（安装虚线裁切单元 PE-102时）

在纸张横向添加齿孔。

横幅纸传输和反转（安装横幅整理器 MK-764时）

修正横幅纸歪斜，并将纸张反转传输到印后处理设备。

反转传输

反转纸张，然后将其传输到后处理设备。

副纸盘输出

排出到辅助盘。

卡片堆叠（安装作业分离器 JS-507时）

将裁成卡片尺寸的纸张堆叠在专用纸盒中。

通过路径

纸张尺寸

标准尺寸：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap* 、8K w、16K w/v

自定义：

横向 95 mm 至 330.2 mm，纵向 133 mm 至 1,300 mm/横向 3.74" 至 13"，纵向 5.24" 至 51.18"

固定 Tab 纸（输出期间不保证 tab 后缘）

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张重量

40 g/m² 至 450 g/m² / 10 lb Bond 至 119 lb Bond

* 纸张类型限制为 351 g/m² 至 450 g/m² / 94 lb Bond 至 119 lb Bond。

* 纵向 487.8 mm 至 1,300 mm / 纵向 19.2" 至 51.18" 的纸张限制为 128 g/m² 至 300 g/m² / 33 lb Bond 至 81 lb Bond。

切口

纸张尺寸

自定义：

横向 140 mm 至 330.2 mm，纵向 153 mm 至 1,300 mm/横向 5.51" 至 13"，纵向 6.02" 至 51.18"

其它符合通过路径规格。

纸张重量

薄纸至普通纸：50 g/m² 至 61 g/m² / 14 lb Bond 至 15 lb Bond

普通纸至厚纸：62 g/m² 至 400 g/m² / 16 lb Bond 至 106 lb Bond

设置单元

0.1 mm

切口独立设置

顶部或底部的切口宽度可单独设置。但是，切口尺寸差应在 10 mm / 0.39" 内。无法进行仅一面剪切。

剪切

剪切范围

主缘剪切：10 mm 至 100 mm / 0.39" 至 3.94"（13 mm / 0.51" 或以上剪切多次。）

尾缘剪切：10 mm 至 13 mm / 0.39" 至 0.51"

最小剪切长度

133 mm / 5.24" 或以上

四边裁切（切口 + 剪切）

纸张尺寸

处理前：

横向 140 mm 至 330.2 mm，纵向 153 mm 至 1,300 mm/横向 5.51" 至 13"，纵向 6.02" 至 51.18"

处理后（排纸处理尺寸）：

横向 120 mm 至 314.2 mm，纵向 133 mm 至 1,280 mm/横向 4.72" 至 12.37"，纵向 5.24" 至 50.39"

纸张重量

50 g/m² 至 400 g/m² / 14 lb Bond 至 106 lb Bond

* 纵向 487.8 mm 至 1,300 mm / 纵向 19.2" 至 51.18" 的纸张限制为 128 g/m² 至 300 g/m² / 33 lb Bond 至 81 lb Bond。

2 张分割模式（切口 + 剪切）

纸张尺寸

宽纸的 A4 剪切：

横向 313 mm 至 330.2 mm，纵向 445 mm 至 459 mm^*/横向 12.32" 至 13"，纵向 17.52" 至 18.07"^*

*：分割宽度（剪切纸张之间的宽度）为 5 mm 至 13 mm 时应用。分割宽度为 0 mm 时：纵向 440 mm 至 446 mm / 纵向 17.32" 至 17.56"

宽纸 8.5 e 11 的剪切：

横向 299.4 mm 至 330.2 mm，纵向 456.8 mm 至 470.8 mm^*/横向 11.79" 至 13"，纵向 17.98" 至 18.54"^*

*：分割宽度（剪切纸张之间的宽度）为 5 mm 至 13 mm 时应用。分割宽度 = 0 mm：纵向：295.4 mm 至 330.2 mm/纵向 11.63" 至 13"

纸张重量

64 g/m² 至 256 g/m² / 17 lb Bond 至 68 lb Bond

折页

纸张尺寸

折页 + 四边裁切

处理前：

横向 140 mm 至 330.2 mm，纵向 153 mm 至 1,300 mm/横向 5.51" 至 13"，纵向 6.02" 至 51.18"

处理后（排纸处理尺寸）：

横向 120 mm 至 314.2 mm，纵向 133 mm 至 1,280 mm/横向 4.72" 至 12.37"，纵向 5.24" 至 50.39"

折页 + 四边裁切 + 订口裁切

处理前：

横向 210 mm 至 330.2 mm，纵向 153 mm 至 487.7 mm/横向 8.27" 至 13"，纵向 6.02" 至 19.2"

处理后（排纸处理尺寸）：

横向 85 mm 至 153.1 mm，纵向 133 mm 至 467.7 mm/横向 7.64" 至 13"，纵向 18.41" 至 51.18"

纸张重量

折页 + 四边裁切

80 g/m² 至 400 g/m² / 21 lb Bond 至 106 lb Bond

* 纵向 487.8 mm 至 1,300 mm / 纵向 19.2" 至 51.18" 的纸张限制为 128 g/m² 至 300 g/m² / 33 lb Bond 至 81 lb Bond。

折页 + 四边裁切 + 订口裁切

128 g/m² 至 300 g/m² / 33 lb Bond 至 81 lb Bond

* 铜版纸限制为 157 g/m² 至 300 g/m² / 33 lb Bond 至 42 lb Bond。

折页处理方法

按 1 张

折页数量

1 至 5

但是，根据折页组合功能的不同，以下限制适用。

折叠和装订/对折：1 个折页

三折：2 个折页

四折、对开折叠、双联对开折叠：4 个折页

仅折页：1 至 5

最小折页间隔

1.0 mm / 0.04"

折页可处理范围

从距离主缘 60 mm / 2.36" 至距离尾缘 60 mm / 2.36"

设置单元

0.1 mm

卡片模式

纸张尺寸

垂直 2 行

处理前：

横向 210 mm 至 330.2 mm，纵向 153 mm 至 487.7 mm/横向 8.27" 至 13"，纵向 6.02" 至 19.2"

处理后（排纸处理尺寸）：

横向 85 mm 至 153.1 mm，纵向 133 mm 至 467.7 mm/横向 3.35" 至 6.03"，纵向 5.24" 至 18.41"

垂直 3 行

处理前：

横向 287 mm 至 330.2 mm，纵向 153 mm 至 487.7 mm/横向 11.3" 至 13"，纵向 6.02" 至 19.2"

处理后（排纸处理尺寸）：

横向 85 mm 至 99.4 mm，纵向 133 mm 至 467.7 mm/横向 3.35" 至 3.91"，纵向 5.24" 至 18.41"

纸张重量

非铜版纸：128 g/m² 至 300 g/m² / 34 lb Bond 至 81 lb Bond

铜版纸：157 g/m² 至 300 g/m² / 33 lb Bond 至 42 lb Bond

卡裁切：177 g/m² 至 300 g/m² / 48 lb Bond 至 81 lb Bond

订口宽度

8 mm / 0.31"

设置单元

0.1 mm

齿孔剪切

纸张尺寸

横向 140 mm 至 330.2 mm，纵向 133 mm 至 487.7 mm/横向 5.51" 至 13"，纵向 5.24" 至 19.2"

纸张重量

80 g/m² 至 140 g/m² / 21 lb Bond 至 38 lb Bond

* 铜版纸限制为 100 g/m² 至 160 g/m² / 27 lb Bond 至 43 lb Bond。

剪切次数

进纸方向：0 至 2

纸张横向：0 至 5

齿孔剪切可用范围：

从距离主缘 30 mm / 1.18" 至距离尾缘 30 mm / 1.18"

* 齿孔位置之间的距离必须为 120 mm / 4.72" 或以上。

设置单元

0.1 mm

横幅纸传输带和反转

纸张尺寸

自定义：

横向 140 mm 至 330.2 mm，纵向 487.8 mm 至 1,300 mm/横向 5.51" 至 13"，纵向 19.2" 至 51.18"

纸张重量

128 g/m² 至 300 g/m² / 34 lb Bond 至 81 lb Bond

反转传输

纸张尺寸

自定义：

横向 140 mm 至 330.2 mm，纵向 153 mm 至 900 mm/横向 5.51" 至 13"，纵向 6.02" 至 35.43"

* 纵向 487.7 mm 至 900 mm/ 纵向19.2" 至 35.43" 的反转传输需要横幅整理器 MK-764。

纸张重量

50 g/m² 至 400 g/m² / 13 lb Bond 至 106 lb Bond

* 纵向 487.8 mm 至 900 mm / 纵向 19.2" 至 51.18" 的纸张限制为 128 g/m² 至 300 g/m² / 33 lb Bond 至 81 lb Bond。

副纸盘输出

纸张尺寸

符合通过路径规格。

纸张重量

符合通过路径规格。

纸盘容量（辅助盘）

100 张（80 g/m² / 21 lb Bond，折叠高度 20 mm/0.79"）

*49 g/m² / 13 lb Bond 或以下的纸叠不能保证。纵向 762.1 mm / 30" 或以上的 1 张纸。

名片制作（切口 + 剪切 + 订口裁切）

纸张尺寸

处理前：

横向 287 mm 至 330.2 mm，纵向 400 mm 至 457.2 mm^*/横向 11.3" 至 13"，纵向 15.75" 至 18"^*

*：分割宽度（剪切纸张之间的宽度）为 5 mm 至 13 mm 时应用。分割宽度 = 0 mm：横向 287 mm 至 330.2 mm，纵向 370 mm 至 411 mm/横向 11.3" 至 13"，纵向 14.57" 至 16.18"

处理后：

横向 85 mm 至 91 mm，纵向 50 mm 至 55 mm/横向 3.35" 至 3.58"，纵向 1.97" 至 2.17"

纸张重量

177 g/m² 至 300 g/m² / 48 lb Bond 至 81 lb Bond

排纸处理标准尺寸

91 mm e 55 mm / 3.58" e 2.17"、85 mm e 55 mm / 3.35" e 2.17" 或 89 mm e 51 mm / 3.5" e 2"

每张的排纸处理纸张数

21 张（以 3 列e7 行裁切时）

顶部/底部切口

8 mm 至 26 mm / 0.31" 至 1.02"

前缘/尾缘剪切

10 mm 至 13 mm / 0.39" 至 0.51"

订口裁切

进纸方向：8 mm（固定）

纸张横向：0 mm 或 5 mm 至 13 mm

纸盒容量（作业分离器 JS-507的卡片托盘）

504 张（168 张 e 3 行，177 g/m² 至 256 g/m² / 48 lb Bond 至 68 lb Bond）

420 张（140 张 e 3 行，257 g/m² 至 300 g/m² / 69 lb Bond 至 81 lb Bond）

尺寸

1,360 mm (W) e 747 mm (D) e 1,151 mm^* (H) / 53.54" (W) e 29.41" (D) e 45.31"^* (H)

*：最大高度，不包括纸盘部分。顶部高度为 1,020 mm / 40.16"。

重量

约 272 kg / 599.66 lb

包括选购件的最大质量：约 328 kg / 723.12 lb

电源

DC 100 V、DC 5 V

最大功耗

900 W

1

纵向 487.8 mm 至 900 mm / 19.2" 至 35.43"

单面

无

裁切单元 TU-510的辅助盘

面朝上

2

纵向 487.8 mm 至 900 mm / 19.2" 至 35.44"

双面

无

裁切单元 TU-510的辅助盘

面朝下

3

纵向 487.8 mm 至 900 mm / 19.2" 至 35.45"

双面

可用

裁切单元 TU-510的辅助盘

面朝下

4

纵向 487.8 mm 至 900 mm / 19.2" 至 35.46"

双面

可用

排纸处理器 FS-532、排纸处理器 FS-541或出纸盘 OT-512的主纸盘

裁切单元 TU-510以外的辅助盘

面朝下

5

纵向：900 mm / 35.46" 或以上

单面

无

裁切单元 TU-510的辅助盘

面朝上
