进纸单元 PF-812

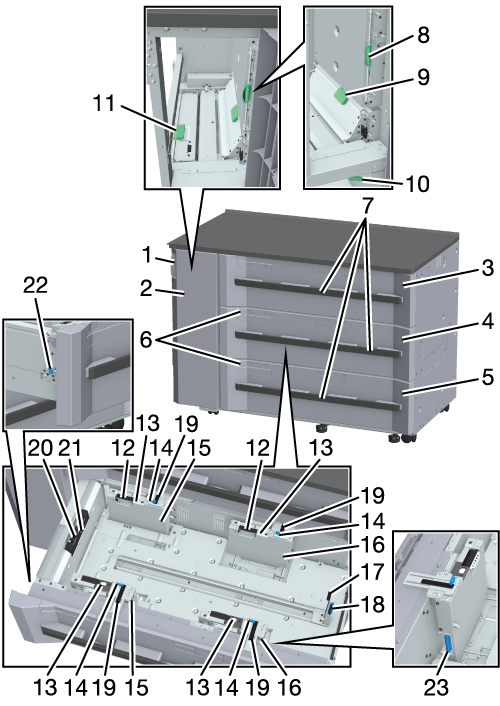

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 纸盒左侧门 | 打开纸盒左侧门时使用。 |
2 | 纸盒左侧门 | 打开右侧门处理卡纸时，以及清除进纸单元纸盒卡纸时打开。 |
3 | 上纸盒（纸盒 1）（第 2 单元：纸盒 4） | 可存储 1,080 张*（80 g/m2 / 21 lb Bond）。 * 横幅纸：750 张 |
4 | 中间纸盒（纸盒 2）（第 2 单元：纸盒 5） | 可存储 1,080 张*（80 g/m2 / 21 lb Bond）。 * 横幅纸：750 张 |
5 | 下纸盒（纸盒 6）（第 2 单元：纸盒 6） | 可存储 1,540 张*（80 g/m2 / 21 lb Bond）。 * 横幅纸：800 张 |
6 | 吹气访问窗口 | 在中间纸盒和下纸盒中调整空气等级时，可通过该窗口检查进纸能力。无法从上纸盒检查。 |
7 | 纸盒手柄 | 拉出纸盒时握住并拉出把手。 |
8 | 手柄 [PF1] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
9 | 手柄 [PF2] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
10 | 手柄 [PF3] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
11 | 手柄 [PF4] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
12 | 侧面空气喷嘴 | 吹入空气使纸张漂浮，防止同时送入多张纸。 |
13 | 纸张控制板固定杆（4 个位置） | 根据目标纸张条件从固定位置滑到右侧。 |
14 | 侧导板锁定旋钮（4 个位置） | 移动或将侧导板固定到位时旋转。 |
15 | 侧导板（左）（2 个位置） | 将此导板与所装入纸张的两边对齐。 |
16 | 侧导板（右）（2 个位置） | 将此导板与所装入纸张的两边对齐。 |
17 | 后导板 | 将此导板与所装入纸张的尾缘对齐。 |
18 | 后边缘导板锁定释放杆 | 移动后导板时，按下左侧的手柄以解除锁定。 |
19 | 纸张尺寸指示器 | 使用比例尺检查侧导板的位置。 |
20 | 边缘空气喷嘴 | 吹入空气以分隔纸张。 |
21 | 上限传感器位置调整杆 | 抬起手柄时，进纸性能可能会下降，因此请勿从在底部固定时的状态移动（滑动）。 |
22 | 底板固定旋钮 | 向前滑动时顺时针旋转，然后将底部纸盒调整到最高位置。 |
23 | 侧导板锁定释放杆 | 移动侧导板时，按下背面的手柄以解除锁定。 |

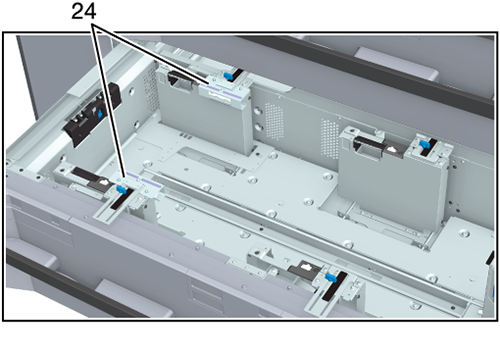

24 | 辅助侧导板（2 个位置） | 装入 Tab 纸时，安装到侧导板。 |
规格
名称 | 进纸单元 PF-812 |
类型 | 大容量 3 层进纸单元 |
纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w、A4 w/v、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、8K w 自定义：横向 100 mm 至 330.2 mm，纵向 210 mm 至 1,300 mm*1*2 / 横向 3.94" 至 13"，纵向 8.27" 至 51.18"*1 *2 Tab 纸*3：A4T v、8.5 e 11T v 信封：横向 210 mm 至 245 mm，纵向 210 mm 至 375 mm/横向 8.27" 至 9.65"，纵向 8.27" 至 14.76" *1：横向 100 mm 至 209.9 mm，纵向 900.1 mm 至 1,300 mm / 横向 3.94" 至 8.26"，纵向 35.44" 至 51.18" 的纸张只有在安装了多张手送纸盒 MB-511和横幅进纸盒单元 MK-760时送入。 *2：对于纵向 487.7 mm / 19.2" 或以下的纸张，建议使用 1:2 或以上。 *3：装入 Tab 纸时，请安装辅助侧导板。 默认 B 系列纸张设置为 JIS 或 ISO 标准尺寸。该设置因运输区域而异。有关 JIS/ISO 切换，请联系您的维修技术人员。 可以更改可检测的固定尺寸。另外，可以在[效用]画面上选择使用 K 尺寸，并且可以检测 K 尺寸。 |
纸张类型 | 普通纸、优质纸、彩色特殊纸、铜版纸-G、铜版纸-M、Tab 纸、皮纹纸*、信封* *：仅第 1 下纸盒 |
纸张重量 | 52 g/m2 至 450 g/m2*/14 lb Bond 至 119 lb Bond* *：以下纸张尺寸仅 351 g/m2 至 450 g/m2 / 94 lb Bond 至 119 lb Bond 可用。只可放在第 1 下纸盒中。 标准：SRA3 w、A3 w、13 e 19 w、12 e 18 w、11 e 17 w 自定义：横向 279.4 mm 至 330.2 mm，纵向 420 mm 至 487.7 mm/横向 11" 至 13"，纵向 16.54" 至 19.2" 横幅纸（纵向 487.8 mm 至 900 mm／纵向 19.2" 至 35.43"）：128 g/m2 至 300 g/m2 / 34 lb Bond 至 81 lb Bond |
进纸容量 | 上纸盒/中间纸盒：1,080 张*（80 g/m2 / 21 lb Bond，折叠高度 119.1 mm/4.69"） * 横幅纸：750 张 下纸盒：1,540 张*（80 g/m2 / 21 lb Bond，折叠高度 169.4 mm/6.67"） * 横幅纸：800 张 |
尺寸 | 1,424 mm (W) e 772 mm (D) e 1,038 mm (H) / 56.06" (W) e 30.39" (D) e 40.87" (H) |
重量 | 约 324 kg / 462.97 lb |
电源 | 公制地区：220 V 至 240 V，50/60 Hz（从电源线供电。） 英制地区：100 V 至 127 V，50/60 Hz（从电源线供电。） DC 24 V、12 V、AC 200 V 至 240 V、50/60 Hz（部分从前端部件供电。） |
最大功耗 | 650 W 或以下（不包括除湿机加热器 HT-506选购件） |
