智能图像质量优化组件 IQ-501
各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|

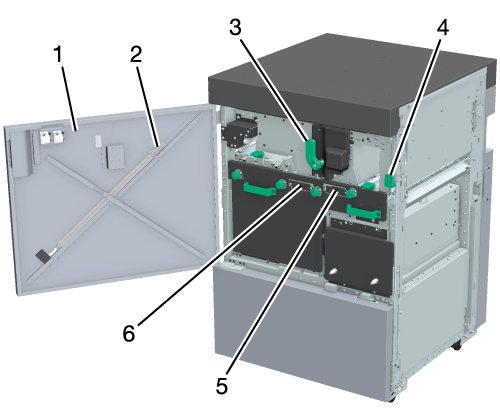

1 | 智能图像质量优化组件前门 | 清除卡纸时，打开门并取出纸张。 |
2 | 清洁棒 | 清洁行内扫描器。 |
3 | 手柄 [IQ7] | 清除卡纸时，握住手柄并拉出水平传输部分。然后，取出纸张。 |
4 | 手柄 [IQ1] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
5 | 行内扫描器1 | 读取所传输纸张的下表面。 |
6 | 行内扫描器2 | 读取所传输纸张的上表面。 |

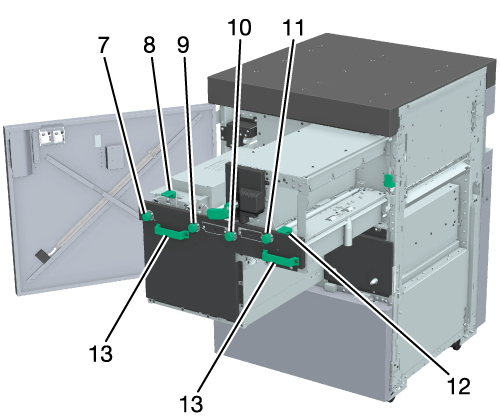

7 | 旋钮 [IQ6] | 清除卡纸时，旋转旋钮送入纸张通过。 |
8 | 手柄 [IQ9] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
9 | 旋钮 [IQ5] | 清除卡纸时，旋转旋钮送入纸张通过。 |
10 | 旋钮 [IQ4] | 清除卡纸时，旋转旋钮送入纸张通过。 |
11 | 旋钮 [IQ3] | 清除卡纸时，旋转旋钮送入纸张通过。 |
12 | 手柄 [IQ2] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
13 | 手柄 [IQ8] | 清除卡纸时拉出。 |

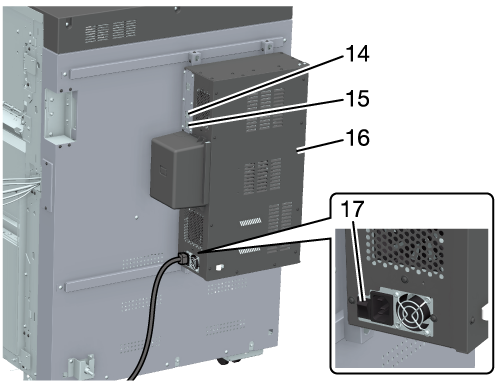

14 | 服务端口（USB 3.0 类型 A e 2） | 连接外部存储介质（USB 存储器、USB-HDD）时使用。 服务端口（USB 3.0 类型 A e 2）仅支持低功率设备。对于用电量大的设备，请提供外部电源。 |
15 | 网络端口（10BASE-T、100BASE-TX、1000BASE-T） | 连接以太网电缆并使用图像信息检测单元 UK-301 Web Utilities。 |
16 | 图像信息检测单元 UK-301（选购件） | 使用中继单元 RU-702时所需的选购件。 |
17 | 电源开关 | 打开/关闭图像信息检测单元 UK-301电源。 |
规格
名称 | 智能图像质量优化组件 IQ-501 |
类型 | 自动图像读取修正设备 |
功能 | 单通道双面读取行内扫描仪 + 分光光度计 |
纸张尺寸 | 横向 95 mm 至 331 mm，纵向 139 mm 至 1,300 mm/横向 3.74" 至 13.03"，纵向 5.47" 至 51.18" |
纸张重量 | 40 g/m2 至 450 g/m2 / 10 lb Bond 至 119 lb Bond |
尺寸 | 663 mm (W) e 696 mm (D) e 1,020 mm (H) / 26.1" (W) e 27.4" (D) e 40.16" (H) |
重量 | 约 184 kg / 405.65 lb |
电源 | AC 100 V 至 240 V，50/60 Hz （从电源线供电） DC 24 V、5 V（从部分前端部件供电） |
最大功耗 | 600 W 或以下（包括下一层连接选购件） |
