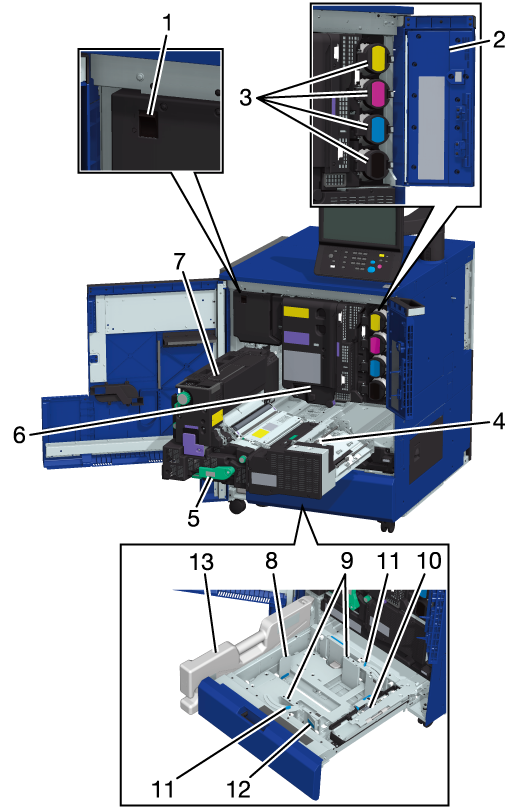

1

主电源开关

客户工程师切换关闭/打开。在正常情况下请勿关闭。

2

碳粉供应门

更换碳粉瓶时打开。

3

碳粉瓶盖（Y、M、C、K）

更换碳粉瓶时，打开前解除锁定。碳粉瓶有四种颜色：黄色 (Y)、品红色 (M)、青色 (C) 和黑色 (K)。

4

定影单元导板

卡纸时拉出。有关定影单元导板各手柄或旋钮的信息，确认发生卡纸时显示的画面。

5

手柄 [M1]

有卡纸时，降到左侧并拉出定影单元导板，然后取出纸张。

6

鼓组件

该部分由复印图像成型。

7

定影单元

该部分将成型的图像附着在纸张上。

8

后导板

沿着所装入纸张的后缘侧放置。

9

侧导板

沿着所装入纸张的两边放置。

10

进纸辊

一次性向打印设备送入1张纸。

11

侧导板锁定旋钮（2 个位置）

移动侧导板时，逆时针旋转将其松开。

12

侧导板锁定释放杆

移动侧导板时，按下手柄以解除锁定。

13

废粉盒

将收集废碳粉。
