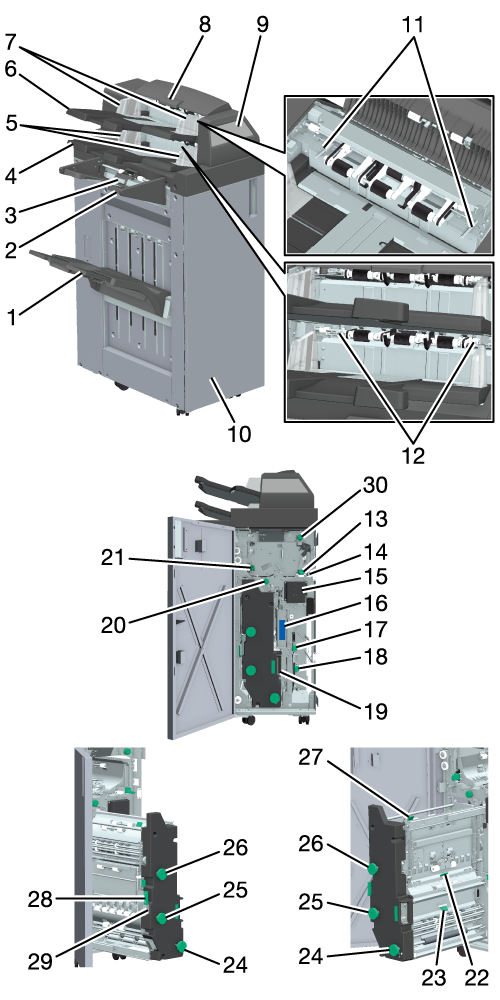

1

主纸盘

排出折叠处理和打孔处理纸张。

2

多功能折叠器纸盘

排出内三折、外三折、双联内折或对开折叠纸张。

3

调整止挡

防止排出的双联内折和双联对开折叠纸张倒塌。

4

下纸盒（封面插页器）

装入纸张等。

5

下纸盒导板

沿着装入的封页纸放置，并确定位置。

6

上纸盒（封面插页器）

装入纸张等。

7

上纸盒导板

沿着装入的封页纸放置，并确定位置。

8

上盖手柄

如果发生卡纸，或者设置手柄以防止封面插页器进纸多张进纸时，打开进行处理。

9

折叠单元控制面板

手动使用折叠单元 FD-503、排纸处理器 FS-532、排纸处理器 FS-541或鞍式装订器 SD-506时操作。有多张进纸检测按钮、装订选择按钮、打孔选择按钮、折叠选择按钮和开始/停止按。

10

折叠单元前门

废弃打孔废料或清除卡纸时打开。

11

上层纸盒外部进纸辊锁定手柄（2 个位置）

在上纸盒外部锁定两个进纸辊时按入。

12

下纸盒外部进纸辊锁定手柄（2 个位置）

在下纸盒外部锁定两个进纸辊时按入。

13

手柄 [FD1]

清除卡纸时，握住手柄，打开导板并取出纸张。

14

手柄 [FD2]

清除卡纸时，打开导板前的手柄 [FD1]并取出纸张。

15

卡纸位置显示

卡纸位置以 LED 灯表示。

16

打孔废料盒

废弃打孔废料时拉出。

17

手柄 [FD6]

清除卡纸时，握住手柄，打开导板并取出纸张。

18

手柄 [FD7]

清除卡纸时，握住手柄，打开导板并取出纸张。

19

手柄 [FD11]

清除折叠单元中的卡纸时，握住手柄并拉出。

20

旋钮 [FD3]

清除卡纸时，逆时针旋转旋钮送入纸张通过。

21

手柄 [FD4]

清除卡纸时，握住手柄，打开导板并取出纸张。

22

手柄 [FD13]

清除折叠单元中的卡纸时，握住手柄，打开导板并取出纸张。

23

手柄 [FD14]

清除折叠单元中的卡纸时，握住手柄，打开导板并取出纸张。

24

旋钮 [FD8]

清除折叠单元中的卡纸时，旋转旋钮送入纸张通过。

25

旋钮 [FD9]

清除折叠单元中的卡纸时，旋转旋钮送入纸张通过。

26

旋钮 [FD10]

清除折叠单元中的卡纸时，旋转旋钮送入纸张通过。

27

手柄 [FD12]

清除折叠单元中的卡纸时，握住手柄，打开导板并取出纸张。

28

手柄 [FD15]

清除折叠单元中的卡纸时，打开导板前的手柄 [FD16]并取出纸张。

29

手柄 [FD16]

如果折叠单元中发生卡纸，打开至左侧进行处理。

30

旋钮 [FD5]

清除卡纸时，逆时针旋转旋钮送入纸张通过。

名称

折叠单元 FD-503

类型

具有打孔、折叠和封面插页器功能的单页处理器

打孔功能

从机器排出或从封面插页器送入的纸张一次打孔一张，然后排出到主纸盘。

孔的数量

公制地区：2 孔/3 孔/4 孔/瑞典 4 孔
英制地区：2 孔/3 孔

孔径

公制地区：6.5 mm / 0.26"（2 孔/4 孔/瑞典 4 孔）
英制地区：6.5 mm / 0.26"（2 孔）、8.0 mm / 0.31"（3 孔）

孔距

公制地区：80 mm / 3.15"（2 孔/4 孔），21 mm、70 mm、21 mm / 0.83"、2.76"、0.83"（瑞典 4 孔）
英制地区：70 mm / 2.76"（2 孔）、108 mm / 4.25"（3 孔）

孔的垂直位置

公制地区：10.5 mm / 0.41"（2 孔/4 孔/瑞典 4 孔）
英制地区：10.5 mm / 0.41"（2 孔）、9.5 mm / 0.37"（3 孔）

纸张重量

50 g/m² 至 216 g/m² / 13 lb Bond 至 57 lb Bond

纸张尺寸

2 孔：

A3 w、B4 w、SRA4 v、A4 w/v、B5 w/v、A5 w/v、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K v

Tab 纸：A4T v、8.5 e 11T v

3 孔：

A3 w、B4 w、A4 v、B5 v、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 11 v、7.25 e 10.5 v、8K w、16K v

Tab 纸：A4T v、8.5 e 11T v

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

折叠功能

折叠类型

Z 形折页、内三折、外三折、双联内折、对开折叠、对折

纸张重量

Z 形折页、内三折、外三折、对折：50 g/m² 至 130 g/m² / 13 lb Bond 至 34 lb Bond

双联内折、双联对开折叠：50 g/m² 至 91 g/m² / 13 lb Bond 至 24 lb Bond

纸张尺寸

标准：A3 w、B4 w、SRA4 w、A4 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w、8K w

自定义：横向 210 mm 至 305 mm，纵向 279 mm 至 458 mm/横向 8.27" 至 12.01"，纵向 10.98" 至 18.03"

普通输出功能

直接输出

从机器排出的纸张输出到主纸盘/多功能折叠器纸盘。

纸张重量

40 g/m² 至 450 g/m² / 10 lb Bond 至 119 lb Bond

* 纸张类型限制为 351 g/m² 至 450 g/m² / 94 lb Bond 至 119 lb Bond。

纸张尺寸

主纸盘

标准：SRA3 w、A3 w 、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*、8K w、16K w/v

自定义：横向 95 mm 至 331 mm，纵向 139 mm 至 483 mm/横向 3.74" 至 13.03"，纵向 5.47" 至 19.02"

Tab 纸：A4T v、8.5 e 11T v

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

封面插页器功能

纸张类型

普通纸、再生纸、优质纸、特殊纸

纸张重量

50 g/m² 至 300 g/m² / 13 lb Bond 至 81 lb Bond

纸张尺寸

标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 v、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K w/v

自定义：横向 182 mm 至 331 mm，纵向 139 mm 至 483 mm/横向 7.17" 至 13.03"，纵向 5.47" 至 19.02"

Tab 纸：A4T v、8.5 e 11T v

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

装载容量

500 张 e 2 层 (80 g/m² / 21 lb Bond)

纸盘容量

主纸盘

2,500 张：A4 w/v、B5 w/v、8.5 e 11 w/v、9 e 11 w、16K w/v

1,500 张：A3 w、B4 w、8 e 13 w、12 e 18 w、11 e 17 w、8.5 e 14 w、SRA3 w、SRA4 w/v、13 e 19 w、8K w

500 张：A5 w/v 、B6 w、5.5 e 8.5 w/v

多功能折叠器纸盘

30 套或更多（对于所有折叠类型，80 g/m² / 21 lb Bond 或以下）

尺寸

400 mm^* (W) e 656 mm (D) e 1,231 mm (H) / 15.75"^* (W) e 25.83" (D) e 48.46" (H)

*安装主纸盘，存储在等分纸盒中时：667 mm / 26.26"

安装主纸盘，拉出等分纸盒时：784 mm / 30.87"

重量

约 130 kg / 286.6 lb

电源

公制地区：AC 230 V，50/60 Hz （从电源线供电）

英制地区：AC 115 V，50/60 Hz （从电源线供电）

DC 24 V、5 V（从部分前端部件供电）

最大功耗

180 W 或以下
