自动双面同步输稿器 (ADF)（在进纸单元 PF-713作为标准配件安装。）

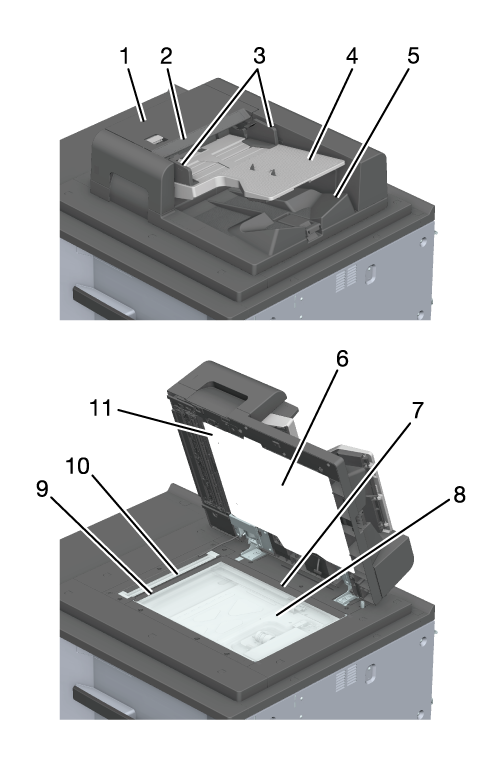

各部件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 左原稿传输盖 | 有卡纸时，打开到左侧进行处理。 |
2 | ADF原稿刻度 | 列出了允许的纸张尺寸、纸张表面质量以及不允许的纸张类型。 |
3 | 原稿导板 | 沿着整套纸张的两侧运行。 |
4 | 原稿进纸盒 | 装入要读取的文档。最多可以装入 300 张纸。另外，有卡纸时，打开到顶部进行处理。 |
5 | 原稿纸盘 | 读取的文档被排出。 |
6 | ADF 导板盖 | 纸张自动放置在原稿台玻璃中。另外，在原稿台玻璃中手动放置纸张时，关闭后盖好。 |
7 | 水平尺寸导板 | 水平测量文档尺寸。 |
8 | 原稿台玻璃 | 读取文档图像。 |
9 | 狭长扫描玻璃 | 使用ADF时，在该部分中读取文档图像。 |
10 | 垂直尺寸导板 | 垂直测量文档尺寸。 |
11 | 背面的狭缝扫描玻璃 | 使用ADF时，文档背面上的图像会在该部分中读取。 |
规格
名称 | 自动双面同步输稿器 (ADF) | |
进纸设备类型 | 反转自动输稿器 | |
图像类型 | 薄纸 单面原稿：35 g/m2 至 49 g/m2 / 10 lb Bond 至 13 lb Bond 普通纸 单面原稿：50 g/m2 至 210 g/m2 / 13 lb Bond 至 56 lb Bond 双面原稿：50 g/m2 至 210 g/m2 / 13 lb Bond 至 56 lb Bond 混合原稿（单面）：35 g/m2 至 210 g/m2 / 10 lb Bond 至 56 lb Bond 混合原稿（双面）：50 g/m2 至 210 g/m2 / 13 lb Bond 至 56 lb Bond | |
原稿尺寸 | 标准： 公制地区：A3 w、B4 w、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、11 e 17 w、8.5 e 11 w/v、8 e 13w 英制地区：A3 w、B4 w、A4 w/v、B5 w/v、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v 自定义：横向 100 mm 至 297 mm，纵向 139.7 mm 至 431.8 mm/横向 3.94" 至 11.69"，纵向 5.5" 至 17" | |
文档容量 | 最多 300 张（80 g/m2 / 21 lb Bond） | |
文档读取速度 | 复印时 | 单面 75 面/分钟（A4 v/8.5 e 11 v，600 dpi，全彩） 80 面/分钟（A4 v/8.5 e 11 v，600 dpi，黑白） 双面 150 面/分钟（A4 v/8.5 e 11 v，600 dpi，全彩） 160 面/分钟（A4 v/8.5 e 11 v，600 dpi，黑白） |
扫描时 | 单面 100 面/分钟（A4 v/8.5 e 11 v，400 dpi，全彩/黑白） 双面 200 面/分钟（A4 v/8.5 e 11 v，400 dpi，全彩/黑白） | |
电源 | 从进纸单元 PF-713供电 | |
最大功耗 | 104.5 W 或以下 | |
尺寸 | 612 mm (W) e 503 mm (D) e 177 mm (H) / 24.09" (W) e 19.8" (D) e 6.97" (H) | |
重量 | 约 15.1 kg / 33.29 lb | |
