中继单元 RU-510

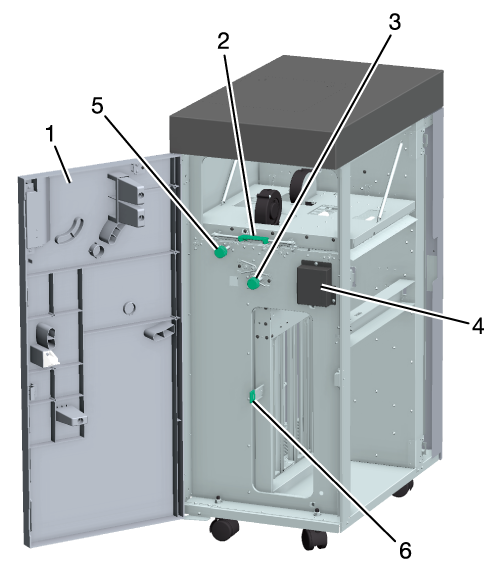

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 中继单元前门 | 清除卡纸时，打开门并取出纸张。 |
2 | 手柄 [RU1] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
3 | 旋钮 [RU2] | 清除卡纸时，旋转旋钮送入纸张通过。 |
4 | 卡纸位置显示 | 卡纸位置以 LED 灯表示。 |
5 | 旋钮 [RU3] | 清除卡纸时，将旋钮旋转到右侧送入纸张。 |
6 | 手柄 [RU4] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
规格
名称 | 中继单元 RU-510 | |
类型 | 具有双页堆叠反转功能的中继传输单元 | |
功能 | 两张堆叠翻转传输： | 在两张纸堆叠后翻转纸张，并在单面输出期间传输到后处理设备。 |
单张翻转传输 | 单面输出时将纸张翻转并传输到后处理设备。 | |
直线传输 | 正面输出或双面输出时，纸张在传输时不会翻转。 | |
传输速度 | 150 面/分钟（A4 v、8.5 e 11 v） | |
纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、A4 w/v、SRA4 w/v、B5 w/v、A5 w/v、Foolscap*、13 e 19 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 w/v、9 e 11 v、8K w、16K w/v 自定义： 直线传输 横向 95 mm 至 331 mm，纵向 133 mm 至 1,300 mm/横向 3.74" 至 13.03"，纵向 5.24" 至 51.18" 单张翻转传输/两张翻转传输 横向 95 mm 至 331 mm，纵向 133 mm 至 488 mm/横向 3.74" 至 13.03"，纵向 5.24" 至 19.21" 宽纸 Tab 纸 *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 | |
纸张类型 | 机器建议纸张 | |
纸张重量 | 直接输送：40 g/m2 至 450 g/m2 / 10 lb Bond 至 119 lb Bond 单张翻转传输：40 g/m2 至 350 g/m2 / 10 lb Bond 至 93 lb Bond 两张堆叠翻转传输：40 g/m2 至 256 g/m2 / 10 lb Bond 至 68 lb Bond | |
尺寸 | 410 mm (W) e 656 mm (D) e 1,020 mm (H) / 16.14" (W) e 25.83" (D) e 40.16" (H) | |
重量 | 约 35 kg / 77.16 lb | |
电源 | 24/5 VDC | |
最大功耗 | 79 W | |
