大容量纸盒单元 LU-208

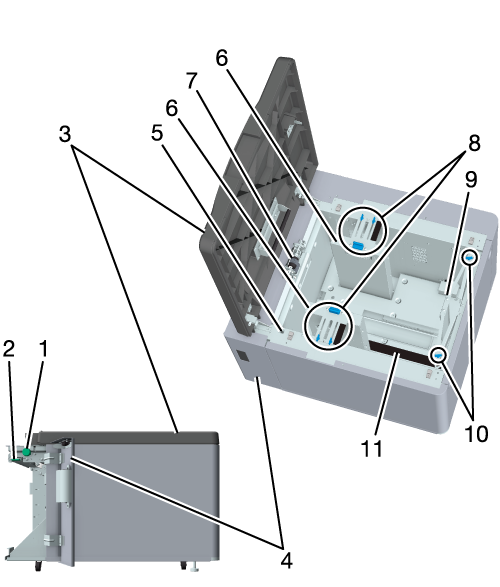

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 旋钮 [LC1] | 清除卡纸时，顺时针旋转旋钮送入纸张通过。 |
2 | 手柄 [LC2] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
3 | 顶盖 | 送入纸张或清除卡纸时打开。 |
4 | 左门 | 清除卡纸时，打开门并取出纸张。 |
5 | 底板降低按钮 | 送入纸张时，按下以降下纸盒底板。 |
6 | 侧导板（2 个位置） | 固定整套纸张的侧面部分。 |
7 | 进纸辊 | 在机器中进纸。 |
8 | 侧导板旋钮（2 个位置的每一个） | 移动或将侧导板固定到位时旋转。 |
9 | 后导板 | 固定要装入纸张的后缘。 |
10 | 后导板旋钮 | 移动或将后导板固定到位时旋转。 |
11 | 纸盒底板 | 随用纸量增加而向上移动。按底板降低按钮使其降下。 |
规格
名称 | 大容量纸盒单元 LU-208 |
类型 | 机器上安装的大容量纸盒单元 |
进纸容量 | 2,500 张（80 g/m2 / 21 lb Bond，折叠高度 275 mm/10.83"） |
纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、13 e 19 w、12 e 18 w 、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、8K w、16K v 自定义：横向 210 mm 至 330.2 mm，纵向 182 mm 至 487.7 mm/横向 8.27" 至 13"，纵向 7.17" 至 19.2" Tab 纸：A4T v、8.5 e 11T v 默认 B 系列纸张设置为 JIS 或 ISO 标准尺寸。该设置因运输区域而异。有关 JIS/ISO 切换，请联系您的维修技术人员。 可以更改可检测的固定尺寸。另外，可以在[效用]画面上选择使用 K 尺寸，并且可以检测 K 尺寸。有关详细信息，请参见[K尺寸]。 |
纸张类型 | 普通纸、优质纸、彩色特殊纸、铜版纸-G、铜版纸-M、Tab 纸、皮纹纸、信封 *送入铜版纸时，需要除湿机加热器 HT-518 * 装入信封时需要选购的安装组件 MK-746。 |
纸张重量 | 52 g/m2 至 350 g/m2 / 14 lb Bond 至 93 lb Bond * 纸张类型限制为 52 g/m2 至 350 g/m2 / 14 lb Bond 至 93 lb Bond。 |
尺寸 | 710 mm (W) e 639 mm (D) e 477 mm (H) / 27.95" (W) e 25.16" (D) e 18.78" (H) |
重量 | 约 42 kg / 92.59 lb |
电源 | AC200 V 至 240 V，50/60Hz DC24V，12V |
最大功耗 | DC（从机器供电）：80 W 或以下 AC（从机器进纸）：使用夜间加热器时为 50 W 或以下 AC（从外部进纸）：使用除湿机加热器 HT-518时为 290 W 或以下 |
