大容量堆叠器 LS-507

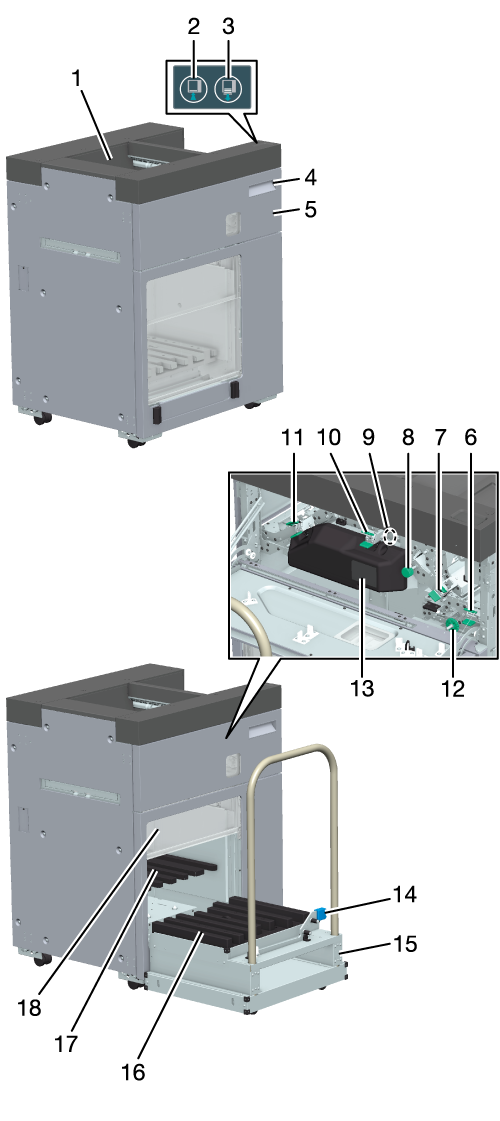

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 辅助盘 | 不偏移即排出纸张。 |
2 | 存储按钮 | 置入出纸盘时按下。 |
3 | 排出按钮 | 取出堆叠器纸盒中的纸张时按下。 |
4 | 上门把手 | 打开顶盖时使用。 |
5 | 顶盖 | 清除卡纸时，打开门并取出纸张。 |
6 | 手柄 [LS1] | 清除卡纸时，握住手柄，打开盖板并取出纸张。 |
7 | 手柄 [LS2] | 清除卡纸时，握住手柄，打开盖板并取出纸张。 |
8 | 旋钮 [LS3] | 清除卡纸时，旋转旋钮送入纸张通过。 |
9 | 旋钮 [LS4] | 清除卡纸时，旋转旋钮送入纸张通过。 |
10 | 手柄 [LS5] | 清除卡纸时，握住手柄，打开盖板并取出纸张。 |
11 | 手柄 [LS6] | 清除卡纸时，握住手柄，打开盖板并取出纸张。 |
12 | 旋钮 | 清除卡纸时，旋转旋钮送入纸张通过。 |
13 | 卡纸位置显示 | 卡纸位置以 LED 灯表示。 |
14 | 纸张挡板 | 下压纸张以防止纸张倒塌。 |
15 | 托架 | 对各出纸盘传输纸张。 |
16 | 出纸盘 | 从主纸盘接收纸张，然后输出到系统外部。 |
17 | 堆叠器纸盒（主纸盘） | 不偏移或偏移后堆叠纸张。 |
18 | 出纸门 | 取出堆叠纸张时打开。 |
规格
名称 | 大容量堆叠器 LS-507 | |
类型 | 纸夹传输型水平堆叠设备（最多允许 2 个连接） | |
功能 | 分页、分组、偏移分页、偏移分组、通过路径 | |
纸盒 1（主纸盘）/ 纸盒 2（出纸盘） | 纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 v、A5 v、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 v、Foolscap*、8K w、16K v 自定义：横向 210 mm 至 330.2 mm，纵向 139 mm 至 487.7 mm/横向 8.27" 至 13"，纵向 5.47" 至 19.2" Tab 纸：A4T v、8.5 e 11T v （Tab 纸 1 至 15。但是，Tab 纸 4 和 10 不可用） （使用 Tab 纸时，不允许偏移） *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 |
纸张重量 | 50 g/m2 至 450 g/m2 / 13 lb Bond 至 119 lb Bond | |
纸盘容量 | 3,000 张 装载高度 进纸方向上长度为 194 mm / 7.64" 或以上的纸张：310 mm / 12.2" 进纸方向上长度为 194 mm / 7.64" 或以下的纸张：230 mm / 9.06" | |
辅助盘 | 纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 w/v、Foolscap* 、8K w、16K v 自定义：横向 95 mm 至 330.2 mm，纵向 139 mm 至 487.7 mm/横向 3.74" 至 13"，纵向 5.47" 至 19.2" 固定 Tab 纸（输出期间不保证 tab 后缘） 宽纸、信封 *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 |
纸张重量 | 40 g/m2 至 450 g/m2 / 10 lb Bond 至 119 lb Bond | |
纸盘容量 | 装载高度：28 mm / 1.1" | |
通过（手送） | 纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、5.5 e 8.5 v、7.25 e 10.5 w/v、Foolscap* 、8K w、16K v 自定义：横向 95 mm 至 330.2 mm，纵向 139 mm 至 1,300 mm/横向 3.74" 至 13"，纵向 5.47" 至 51.18" 固定 Tab 纸（输出期间不保证 tab 后缘） 宽纸、信封 *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 |
纸张重量 | 40 g/m2 至 450 g/m2 / 10 lb Bond 至 119 lb Bond | |
尺寸 | 787 mm (W) e 705 mm (D) e 1,020 mm (H) / 30.98" (W) e 27.76" (D) e 40.16" (H) | |
重量 | 160 kg / 352.74 lb * 大容量堆叠器 LS-507 + 大容量堆叠器的托架 LC-502：180 kg / 396.83 lb | |
电源 | AC 100 V 至 240 V，50/60 Hz （从电源线供电） DC 24 V、5 V（从部分前端部件供电） | |
最大功耗 | 240 W 或以下 | |
