中继单元 RU-518m

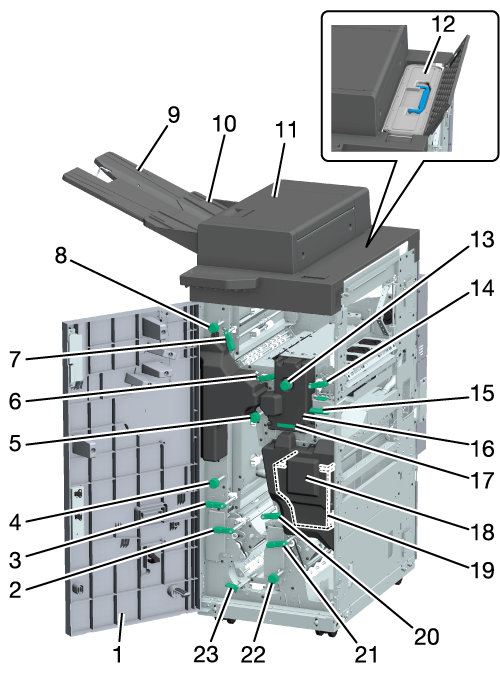

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 中继单元前门 | 清除卡纸时，打开门并取出纸张。 |
2 | 手柄 [RU12] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
3 | 手柄 [RU13] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
4 | 旋钮 [RU14] | 清除卡纸时，旋转旋钮送入纸张通过。 |
5 | 旋钮 [RU7] | 清除卡纸时，旋转旋钮送入纸张通过。 |
6 | 手柄 [RU4] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
7 | 手柄 [RU5] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
8 | 旋钮 [RU6] | 清除卡纸时，旋转旋钮送入纸张通过。 |
9 | 副纸盒扩展 | 将大张纸排出到辅助盘时拉出。 |
10 | 辅助盘 | 不偏移即排出纸张。 |
11 | 顶盖 | 清除卡纸时，打开盖板并取出纸张。 |
12 | 供应槽 | 拆下并提供水进行加湿。 |
13 | 旋钮 [HM1] | 清除卡纸时，旋转旋钮送入纸张通过。 |
14 | 手柄 [RU1] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
15 | 手柄 [RU2] | 清除卡纸时，挤压手柄，打开导板并取出纸张。 |
16 | 加湿器 HM-103（选购件） | 均匀加湿纸张正面和背面修正纸张的波纹。 |
17 | 手柄 [HM2] | 清除卡纸时，握住把手并拉出。 |
18 | 卡纸位置显示 | 卡纸位置以 LED 灯表示。 |
19 | 储水槽 | 从供应槽存储水。 |
20 | 手柄 [RU8] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
21 | 手柄 [RU9] | 清除卡纸时，向上拉出手柄，打开导板并取出纸张。 |
22 | 旋钮 [RU10] | 清除卡纸时，旋转旋钮送入纸张通过。 |
23 | 手柄 [RU11] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |

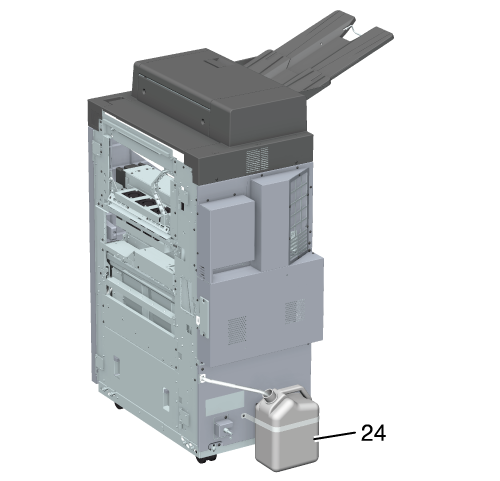

24 | 保护容器 | 发生问题时存储排出的水。 |
规格
名称 | 中继单元 RU-518m | |
类型 | 具有纸张冷却和去卷功能的中继传输设备 | |
功能 | 机械卷曲修正 | 修正纸张卷曲并以后处理基本线速度提供加速传输。 |
加湿卷曲修正 | 使用加湿器 HM-103加湿并以后处理基本线速度提供加速传输。 | |
冷却和直接输出 | 冷却纸张并以后处理基本线速度提供加速传输。 | |
反向输出 | 反转纸张并以后处理基本线速度提供加速传输。 | |
副纸盘输出 | 排出到辅助盘而不进行处理。 | |
浓度检查 | 测量纸张上输出的图表浓度并进行校正。 | |
纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap*、8K w、16K w/v 自定义： 对于直线或副纸盘输出 横向 95 mm 至 330.2 mm，纵向 133 mm 至 1,300 mm/横向 3.74" 至 13"，纵向 5.24" 至 51.18" 对于反向输出 横向 95 mm 至 330.2 mm，纵向 133 mm 至 487.7 mm/横向 3.74" 至 13"，纵向 5.24" 至 19.2" 直线反转（安装裁切单元 TU-510时的双面反转） 横向 140 mm 至 330.2 mm，纵向 143 mm 至 487.7 mm/横向 5.51" 至 13"，纵向 5.63" 至 19.2" 对于卷曲修正 横向 95 mm 至 330.2 mm，纵向 139 mm 至 487.7 mm/横向 3.74" 至 13"，纵向 5.47" 至 19.2" Tab 纸：A4T w/v、8.5 e 11T w/v 横幅纸（安装横幅出纸盒单元 MK-761时副纸盘输出） 横向 95 mm 至 330.2 mm，纵向 487.8 mm 至 1,300 mm/横向 3.74" 至 13"，纵向 19.2" 至 51.18" *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 | |
纸张类型 | 机器建议纸张 | |
纸张重量 | 直接输出、副纸盘输出或直线反转（安装 裁切单元 TU-510 时的双面反转）：40 g/m2 至 400 g/m2 / 10 lb Bond 至 106 lb Bond 反向输出：40 g/m2 至 350 g/m2 / 10 lb Bond 至 93 lb Bond 卷曲修正，在卷曲修正后反向输出：50 g/m2 至 350 g/m2 / 13 lb Bond 至 93 lb Bond | |
纸盘容量 | 100 张（80 g/m2 / 21 lb Bond，折叠高度 20 mm/0.79"） *49 g/m2 / 13 lb Bond 或以下的纸叠不能保证。 | |
尺寸 | 410 mm (W) e 787.2 mm (D) e 1,135 mm (H) / 16.14" (W) e 30.99" (D) e 44.69" (H) *出纸盘，不包括突出部分。包括管道。 | |
重量 | 约 95.4 kg / 210.32 lb | |
电源 | AC 100 V，50/60 Hz （从电源线供电） DC 24 V、5 V（从部分前端部件供电） | |
最大功耗 | 712 W 或以下（加湿器 HM-103/包括下一层连接选购件） | |
