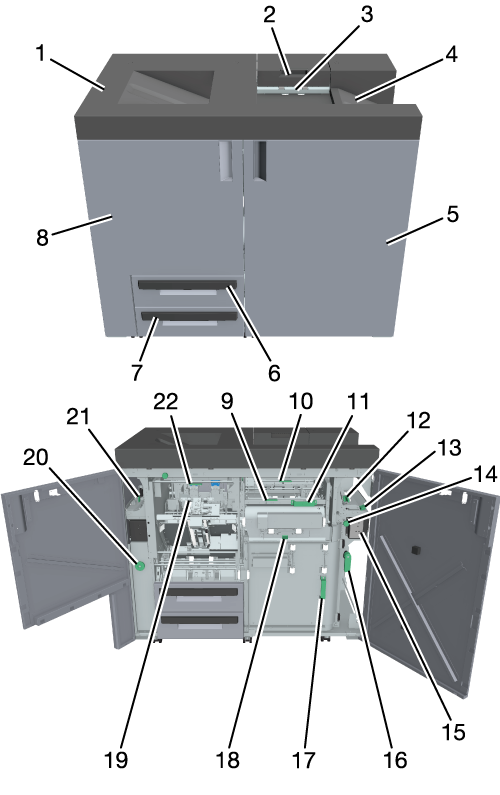

1

鞍式装订器副纸盒

排出未在鞍式装订器 SD-506中处理的纸张。

2

多功能三折模式出口盖手柄

清除卡纸时，握住把手，打开盖板并取出纸张。

3

三折纸盘

排出多功能三折纸张。

4

辅助盘

将从机器排出的纸张堆叠到鞍式装订器 SD-506右侧。

5

鞍式装订器右侧门

清除卡纸时，打开门并取出纸张。

6

捆绑出纸盘

执行对折/鞍式装订时拉出此纸盘。

7

裁切纸屑盒

废弃裁切废料时拉出。

8

鞍式装订器左侧门

补充装订针或清除卡纸时打开此门。

9

手柄 [SD11]

清除折叠单元中的卡纸时，握住手柄，打开门并取出纸张。

10

手柄 [SD3]

清除卡纸时，握住手柄，打开导板并取出纸张。

11

手柄 [SD10]

清除折叠单元中的卡纸时，握住手柄并拉出。

12

手柄 [SD2]

清除卡纸时，握住手柄，打开导板并取出纸张。

13

手柄 [SD1]

清除卡纸时，握住手柄，打开导板并取出纸张。

14

旋钮 [SD6]

清除卡纸时，顺时针旋转旋钮将纸张送到折叠单元。

15

卡纸位置显示

卡纸位置以 LED 灯表示。

16

手柄 [SD7]

清除卡纸时，握住手柄，打开导板并取出纸张。

17

手柄 [SD8]

清除卡纸时，握住把手，打开导板并取出纸张。

18

手柄 [SD9]

清除卡纸时，握住手柄，打开导板并取出纸张。

19

装订组件

装订对折纸张。

20

旋钮 [SD15]

清除卡纸时，顺时针旋转旋钮送入纸张通过。

21

手柄 [SD5]

清除卡纸时，握住手柄，打开导板并取出纸张。

22

手柄 [SD4]

清除卡纸时，握住手柄，打开导板并取出纸张。

名称

鞍式装订器 SD-506

类型

具有前缘裁切和多功能折叠的鞍式装订器设备

功能

辅助盘输出

排出到辅助盘而不进行处理。

连接的传输

将纸张不经处理传输到后处理设备。

折叠和装订

折叠和装订捆绑的纸张进行处理并输出。

折叠和装订裁切

捆绑折叠和装订裁切纸张进行处理并输出。

多功能对折

将一张纸或一捆纸对折并排出。

多功能对折裁切

将一张纸或一捆纸对折、裁切并排出。

多功能三折

将一张纸或一捆纸三折并排出。

多折

折叠类型

多功能对折、三折

纸张尺寸

对折：

标准：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w、7.25 e 10.5 w、Foolscap^*、8K w、16K w

自定义：横向 182 mm 至 324 mm，纵向 257 mm 至 463 mm/横向 7.17" 至 12.76"，纵向 10.12" 至 18.23"

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

三折：

A4 w、8.5 e 11 w

纸张重量

对折：50 g/m² 至 244 g/m² / 13 lb Bond 至 65 lb Bond 三折：50 g/m² 至 91 g/m² / 13 lb Bond 至 24 lb Bond

多折的最多张数

对折/三折：5 张（50 g/m² 至 81 g/m² / 13 lb Bond 至 22 lb Bond）

三折：3 张（82 g/m² 至 91 g/m² / 23 lb Bond 至 24 lb Bond）

对折：3 张（82 g/m² 至 130 g/m² / 23 lb Bond 至 34 lb Bond），2 张（131 g/m² 至 244 g/m² / 35 lb Bond 至 65 lb Bond）

装载容量

对折：30 套，三折：20 套

包括满载检测功能

折叠和装订

纸张尺寸

标准：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w 、7.25 e 10.5 w、Foolscap^*、8K w、16K w

自定义：横向 182 mm 至 324 mm，纵向 257 mm 至 463 mm/横向 7.17" 至 12.76"，纵向 10.12" 至 18.23"

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张重量

50 g/m² 至 244 g/m² / 13 lb Bond 至 65 lb Bond

装订位置

可变（90 mm 至 165 mm / 3.54" 至 6.5"）

裁切

纸张尺寸

标准：SRA3 w、A3 w、B4 w、SRA4 w、A4 w、B5 w、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w, 7.25 e 10.5 w、Foolscap^*、8K w、16K w

自定义：横向 182 mm 至 324 mm，纵向 257 mm 至 463 mm/横向 7.17" 至 12.76"，纵向 10.12" 至 18.23"

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张重量

50 g/m² 至 244 g/m² / 13 lb Bond 至 65 lb Bond

最大剪切张数

50 张（80 g/m² / 21 lb Bond）e 2 或 {49 张（80 g/m² / 21 lb Bond）+ 1 张（200 g/m² / 53 lb Bond）} e 2

直接输出

纸张尺寸

标准：SRA3 w、A3 w 、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap^*、8K w、16K w/v

自定义：横向 95 mm 至 331 mm，纵向 139 mm 至 488 mm/横向 3.74" 至 13.03"，纵向 5.47" 至 19.21"

Tab 纸：A4T v、8.5 e 11T v

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张重量

40 g/m² 至 400 g/m² / 10 lb Bond 至 106 lb Bond

* 纸张类型限制为 351 g/m² 至 400 g/m² / 94 lb Bond 至 106 lb Bond。

纸盘容量

辅助盘

200 张 (80 g/m² / 21 lb Bond)

Z 形折叠：20 张 (80 g/m² / 21 lb Bond)

多功能对折：40 张 (80 g/m² / 21 lb Bond)

折叠/装订模式纸盘（折叠和装订）

鞍式装订 2 至 10 张：50 套或更多

鞍式装订 11 至 20 张：30 套或更多

鞍式装订 21 至 40 张：20 套或更多

鞍式装订 41 至 50 张：15 套或更多（包括满载检测功能）

折叠/装订模式纸盘（多功能对折）

30 套（包括满载检测功能）

三折纸盘

20 套（包括满载检测功能）

尺寸

置入捆绑出纸盘时：1,170 mm (W) e 708 mm (D) e 1,020 mm (H) / 46.06" (W) e 27.87" (D) e 40.16" (H)

拉出捆绑出纸盘时：1,170 mm (W) e 1,441 mm (D) e 1,020 mm (H) / 46.06" (W) e 56.73" (D) e 40.16" (H)

重量

约 280 kg / 617.29 lb

电源

AC 100 V 至 240 V，50/60 Hz （从电源线供电）

DC 24 V、5 V（从部分前端部件供电）

最大功耗

270 W

52 g/m² 至 80 g/m² / 14 lb Bond 至 21 lb Bond

50 张

49 +1 张

30 张

29 +1 张

30 张

29 +1 张

81 g/m² 至 91 g/m² / 22 lb Bond 至 24 lb Bond

30 张

29 +1 张

15 张

14 +1 张

30 张

29 +1 张

92 g/m² 至 135 g/m² / 25 lb Bond 至 36 lb Bond

20 张

19 +1 张

10 张

9 +1 张

10 张

9 +1 张

136 g/m² 至 162 g/m² / 37 lb Bond 至 43 lb Bond

15 张

14 +1 张

5 张

4 +1 张

5 张

4 +1 张

163 g/m² 至 216 g/m² / 44 lb Bond 至 57 lb Bond

10 张

-

-

-

-

-

217 g/m² 至 256 g/m² / 58 lb Bond 至 68 lb Bond

5 张

-

-

-

-

-

2 张至 5 张

无规定

45 mm

40 mm

35 mm

6 张至 15 张

无规定

无规定

50 mm

45 mm

16 张至 30 张

无规定

无规定

55 mm

50 mm

31 张至 50 张

无规定

无规定

65 mm

60 mm

50 张（80 g/m² / 21 lb Bond）e 2

（49 张（80 g/m² / 21 lb Bond）+ 1 张（200 g/m² / 53 lb Bond））e 2

多功能对折

52 g/m² 至 81 g/m² / 14 lb Bond 至 22 lb Bond

5 张

82 g/m² 至 130 g/m² / 23 lb Bond 至 35 lb Bond

3 张

131 g/m² 至 244 g/m² / 36 lb Bond 至 65 lb Bond

2 张

多功能三折

52 g/m² 至 81 g/m² / 14 lb Bond 至 22 lb Bond

5 张

82 g/m² 至 91 g/m² / 23 lb Bond 至 24 lb Bond

3 张
