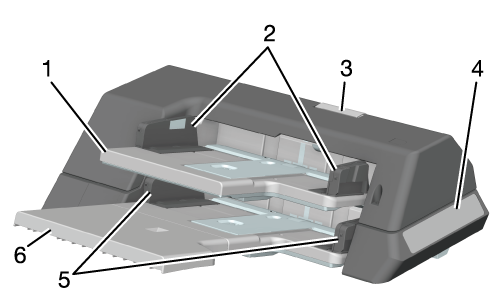

1

上纸盒

装入封页纸。

2

上纸盒导板

沿着装入的封页纸运行。

3

上部组件释放手柄

清除卡纸时拉起。将打开的封面插页器 PI-502的上部单元滑动到左侧并取出卡纸。

4

封面插页器控制面板

手动操作排纸处理器时使用。有装订模式选择按钮和打孔按钮。

5

下纸盒导板

沿着装入的封页纸运行。

6

下纸盒

装入封页纸。

名称

封面插页器 PI-502

适用单元

排纸处理器 FS-532* / 排纸处理器 FS-541*

*：需要安装组件 MK-732

类型

扭矩限制器分页进纸器

功能

自动

在收到机器的命令时将纸张输送到排纸处理器。

手动

收到从封面插页器控制面板手动发送的命令时将纸张输送到排纸处理器。

纸张尺寸

上纸盒

标准：A4 w/v、B5 w/v、A5 v、8.5 e 11 w/v、7.25 e 10.5 w、5.5 e 8.5 v、16K w/v

自定义：横向 182 mm 至 330 mm，纵向 139 mm 至 297 mm/横向 7.17" 至 12.99"，纵向 5.47" 至 11.69"

下纸盒

标准：A3 w、B4 w、SRA4 w、A4 w/v、B5 w/v、A5 v、12 e 18 w、11 e 17 w、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 v、Foolscap^*、8K w、16K w/v

自定义：横向 182 mm 至 330 mm，纵向 139 mm 至 482 mm/横向 7.17" 至 12.99"，纵向 5.47" 至 18.98"

*：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。

纸张类型

普通纸、优质纸、彩色特殊纸、铜版纸

纸张重量

50 g/m² 至 300 g/m² / 13 lb Bond 至 81 lb Bond

进纸容量

上纸盒和下纸盒都是 200 张（80 g/m² / 21 lb Bond）或高度在 30 mm / 1.18"以内

尺寸

540 mm (W) e 620 mm (D) e 220 mm (H) / 21.26" (W) e 24.41" (D) e 8.66" (H)

重量

11.7 kg / 25.79 lb

电源

从安装的排纸处理器供电。

最大功耗

30 W 或以下
