中继单元 RU-702

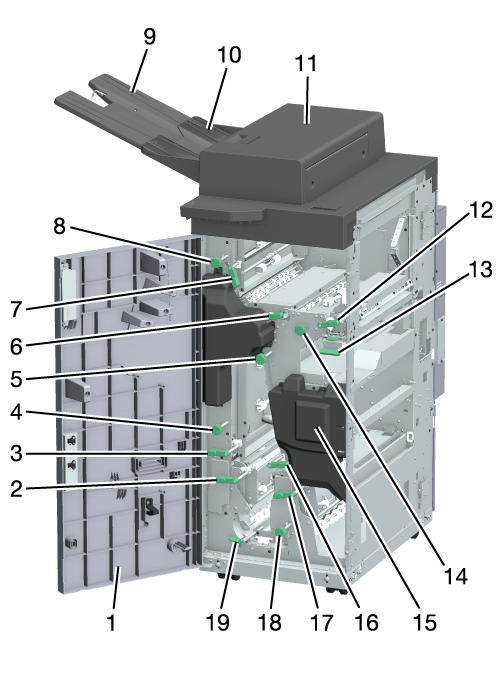

各组件的名称和功能
编号 | 名称 | 说明 |
|---|---|---|
1 | 中继单元前门 | 清除卡纸时，打开门并取出纸张。 |
2 | 手柄 [RU12] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
3 | 手柄 [RU13] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
4 | 旋钮 [RU14] | 清除卡纸时，旋转旋钮送入纸张通过。 |
5 | 旋钮 [RU7] | 清除卡纸时，旋转旋钮送入纸张通过。 |
6 | 手柄 [RU4] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
7 | 手柄 [RU5] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
8 | 旋钮 [RU6] | 清除卡纸时，旋转旋钮送入纸张通过。 |
9 | 清洁延伸纸盒 | 自动检查大尺寸纸张期间拉出。 |
10 | 清洁纸盒 | 排出不符合标准的纸张。 |
11 | 顶盖 | 清除卡纸时，打开盖板并取出纸张。 |
12 | 手柄 [RU1] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
13 | 手柄 [RU2] | 清除卡纸时，挤压手柄，打开导板并取出纸张。 |
14 | 旋钮 [RU3] | 清除卡纸时，旋转旋钮送入纸张通过。 |
15 | 卡纸位置显示 | 卡纸位置以 LED 灯表示。 |
16 | 手柄 [RU8] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
17 | 手柄 [RU9] | 清除卡纸时，向上拉出手柄，打开导板并取出纸张。 |
18 | 旋钮 [RU10] | 清除卡纸时，旋转旋钮送入纸张通过。 |
19 | 手柄 [RU11] | 清除卡纸时，握住手柄，打开导板并取出纸张。 |
规格
名称 | 中继单元 RU-702 | |
类型 | 具有清洁纸盒的中继传输单元 | |
功能 | 直线传输 | 以后处理基本线速度提供加速传输。 |
用于自动检查的进纸 | 传输自动检查的进纸路径时确定图像缺陷。 | |
清洁纸盒输出 | 将自动检查中检测为异常的纸张输出到清洁纸盒。 | |
纸张尺寸 | 标准：SRA3 w、A3 w、B4 w、SRA4 w/v、A4 w/v、B5 w/v、A5 w/v、B6 w、A6 w、13 e 19 w、12 e 18 w、11 e 17 w、9 e 11 v、8.5 e 14 w、8.5 e 11 w/v、7.25 e 10.5 w/v、5.5 e 8.5 w/v、Foolscap*、8K w、16K w/v 自定义： 直线传输 横向 95 mm 至 330.2 mm，纵向 139 mm 至 1,300 mm/横向 3.74" 至 13"，纵向 5.47" 至 51.18" 清洁纸盒输出/自动检查的进纸路径 横向 95 mm 至 330.2 mm，纵向 139 mm 至 487.7 mm/横向 3.74" 至 13"，纵向 5.47" 至 19.2" Tab 纸：A4T w/v、8.5 e 11T w/v *：Foolscap 指的是 8.5 e 13 w、8.25 e 13 w、8.12 e 13.25 w 和 8 e 13 w尺寸。 | |
纸张类型 | 机器建议纸张 | |
纸张重量 | 40 g/m2 至 450 g/m2 / 10 lb Bond 至 119 lb Bond | |
纸盘容量（清洁纸盒） | 100 张（80 g/m2 / 21 lb Bond，折叠高度 20 mm/0.79"） *49 g/m2 / 13 lb Bond 或以下的纸叠不能保证。 | |
尺寸 | 410 mm (W) e 787.2 mm (D) e 1,135 mm (H) / 16.14" (W) e 30.99" (D) e 44.69" (H) *出纸盘，不包括突出部分。包括管道。 | |
重量 | 约 85 kg / 187.39 lb | |
电源 | AC 100 V 至 240 V，50/60 Hz （从电源线供电） DC 24 V、5 V（从前一层部件供电） DC 24 V、5 V（向下一层部件供电） | |
最大功耗 | 600 W 或以下（包括下一层连接选购件） | |
