[ハイライト自動調整]

スキャナーを使用してガンマカーブを変更し、ハイライト部の階調と地肌濃度を自動で調整します。

スクリーンごとにハイライト部の階調の濃度再現が異なる場合に調整します。

重要

この機能を使用するには、以下の設定が必要です。

• [ガンマ自動調整]を行う

参考

• 装着しているオプションによって、調整の手順が異なります。
• 通常は[ハイライト自動調整]で調整します。微調整したい場合は、[ハイライト調整]で調整します。
• この調整には、印刷用の白い用紙を使用してください。用紙に色がついているとその色によってチャートの色が変わり、正しく調整できません。

参照

• [ガンマ自動調整]について詳しくは、[調整／メンテナンス]をごらんください。
• 手動で微調整を行う場合は、[ハイライト調整]をごらんください。

ここでは、インテリジェントクオリティオプティマイザー IQ-501および中継搬送ユニット RU-518m非装着時の手順を説明しています。

インテリジェントクオリティオプティマイザー IQ-501または中継搬送ユニット RU-518mのいずれかを装着している場合は、チャートが自動で測定されるため、手順6以降は不要です。

出力されるチャートの内容は異なります。

1

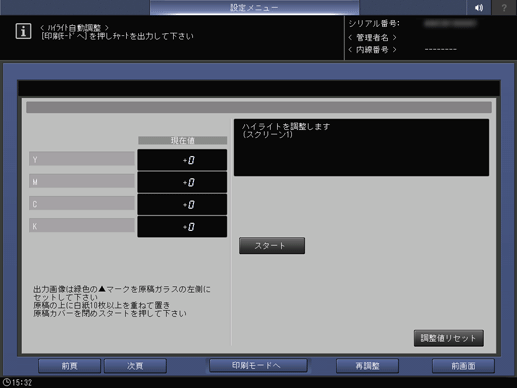

[次頁]または[前頁]を押して、調整対象のスクリーンを選択します。

2

画像ハイライト部分の階調が白とびしたり、黒くつぶれたりしている場合は、[調整値リセット]を押します。

押すと表示されるダイアログで[はい]を押すと、ハイライト値が0になります。

3

[再調整]を押します。

• 確認のダイアログが表示されたら、[はい]を押します。

4

[印刷モードへ]を押します。

5

A4 v用紙をセットして、その給紙トレイを選択します。

6

操作パネルのスタートを押します。

チャートが出力されます。

7

出力したチャートを原稿ガラスにセットします。

• チャート［1］の三角マーク［2］を左側に、印刷面を下に向けます。

• チャート［1］を垂直方向原稿サイズ指標［3］と水平方向原稿サイズ指標［4］に確実に突当て、原稿ガラスにセットします。

8

チャートの上に白色の用紙を10枚ほど重ねて置き、ADFを閉じます。

9

画面の[スタート]または操作パネルのスタートを押します。

[Y]、[M]、[C]、[K]の[現在値]が更新されます。

10

[正常終了]と表示されるまで、手順4 ～ 手順9を繰返します。

重要

• 1回目の読込みでは、調整値の良否判定をしないため[正常終了]のメッセージは表示されません。[正常終了]が表示されるまで手順4 ～ 手順9を繰返してください。
• エラーコード：1、2または10が表示された場合は、チャートの置き方が正しいか確認してください。それ以外のエラーコードが表示された場合は、サービス実施店へお問い合わせください。
