[プレレジスト量調整]
概要
給紙トレイなどのプレレジストループローラー部の用紙ループ量を調整します。
用紙の曲がりやしわ、レジスト部の紙づまりがある場合に調整します。
参考
[プレレジスト量調整]は、[機械状態]画面の[用紙設定] - [設定変更] - [エキスパート調整]内の調整値と以下のように合算されます。ただし、－99 ～ ＋99（1step = 0.1mm）の範囲を超えて調整できません。調整がうまくいかない場合は、[機械状態]画面の[用紙設定] - [設定変更] - [エキスパート調整]内の調整値もご確認ください。
- [トレイ1] ～ [トレイ11]または[手差し]の各調整値は、給紙トレイごとの[プレレジストループ量(オモテ)]の調整値と合算されます。
- [1連目連結部]、[2連目連結部]、[手差し連結部]または[トレイ6連結部]の各調整値は、[ﾌﾟﾚﾚｼﾞｽﾄﾙｰﾌﾟ量(1連目連結部)]、[ﾌﾟﾚﾚｼﾞｽﾄﾙｰﾌﾟ量(2連目連結部)]、[ﾌﾟﾚﾚｼﾞｽﾄﾙｰﾌﾟ量(手差し連結部)]または[ﾌﾟﾚﾚｼﾞｽﾄﾙｰﾌﾟ量(ﾄﾚｲ6連結部)]の各調整値とそれぞれ合算されます。
参考
[プレレジスト量調整]は、以下のいずれかのオプションが装着されている場合に、[トレイ3] ～ [トレイ11]または[手差し]を選択すると、用紙の厚さごとまたは封筒の場合の調整ができます。
- ペーパーフィーダーユニット PF-707m
- 大容量給紙ユニット LU-202m
- 大容量給紙ユニット LU-202XLm
- マルチ手差し給紙ユニット MB-508
参考
[プレレジスト量調整]は、以下のいずれかのオプションが装着されている場合に、[1連目連結部]、[2連目連結部]、[手差し連結部]または[トレイ6連結部]を選択すると、用紙の厚さごとに調整できます。
- 2連または3連で接続されたペーパーフィーダーユニット PF-707m
- 大容量給紙ユニット LU-202m、大容量給紙ユニット LU-202XLmまたはマルチ手差し給紙ユニット MB-508が装着されたペーパーフィーダーユニット PF-707m

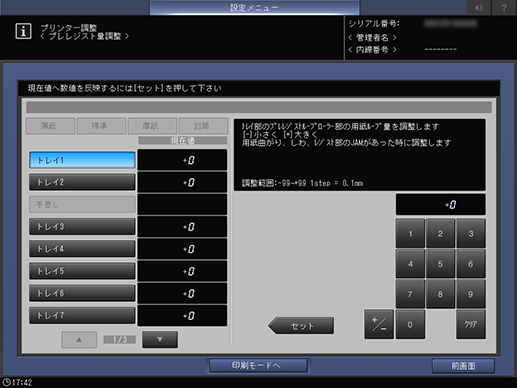

設定手順
1
調整対象のキーを押します。
2
[印刷モードへ]を押します。
3
調整したい給紙トレイにA3 wまたは11 e 17 wの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押して、チャートを出力します。
チャートのオモテ（front）面に印字される「
」マークについて詳しくは、チャートについてをごらんください。
5
用紙の曲がりやしわがないかを確認します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7
画面のテンキーまたは操作パネルのテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
8
目的の結果が得られるまで、手順1 ～ 手順7を繰返します。
