[くるみ表紙クリース位置]
概要
中綴じ機 SD-513に装着したクリーサーユニット CR-101の、くるみ表紙のクリース位置を調整します。
くるみ表紙のクリースは、くるみの背表紙の幅にあわせた位置が基本位置になるよう制御されています。1本目クリース位置、2本目クリース位置ともに、用紙先端からクリースまでの距離が規格値からはずれてしまった場合に行います。
重要
この機能を使用するには、以下のすべてのオプションが必要です。
- クリーサーユニット CR-101を装着した中綴じ機 SD-513
- くるみ製本機 PB-503
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
サンプルが出力されます。
5
出力された用紙の折り目とクリースとのズレ量を確認します。
6
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
7

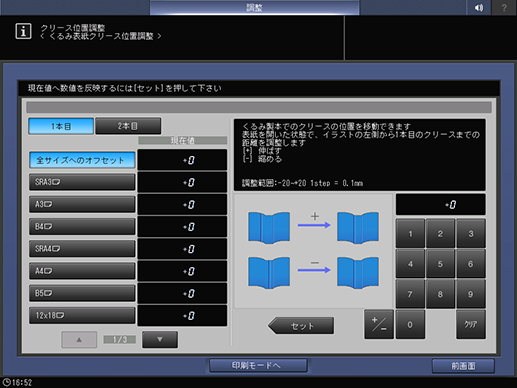

[1本目]を選択します。
8
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-20~+20 1step = 0.1mm]

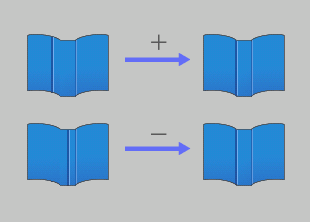

くるみ表紙上面左側の用紙先端から1本目のクリース位置までの長さを調整します。
9
[2本目]を選択します。
10
画面のテンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-20~+20 1step = 0.1mm]
くるみ表紙上面左側の用紙先端から2本目のクリース位置までの長さを調整します。
11
目的の結果が得られるまで、手順2 ～ 手順10を繰返します。
