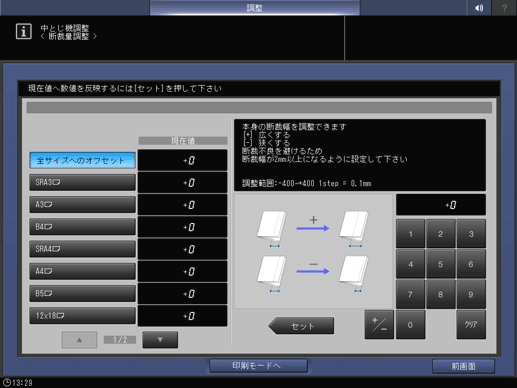

[断裁量調整]
概要
中綴じ機 SD-506での小口側の断裁量を調整します。
印刷物の仕上りに問題がある場合に行います。
参考
- [全サイズへのオフセット]で数値を入力すると、すべての用紙サイズに反映されます。個別の用紙サイズに数値を入力すると、個別の用紙サイズの入力値＋[全サイズへのオフセット]の入力値が設定値になります。
設定手順
1
調整する用紙サイズ選択キーを押します。
2
[印刷モードへ]を押します。
3
調整するサイズの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
印刷前に必ず折り／とじトレイを引出してください。引出さないと、操作パネルのスタートを押しても出力されません。
5
サンプルが出力されます。
6
出力された用紙の距離aを確認します。
規格値：a＝2.0 mm以上
7
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
8
テンキーで数値を入力します。
[＋／－]で数値のプラスまたはマイナスを選択し、[セット]を押すと[現在値]を変更できます。
[調整範囲:-400~+400 1step = 0.1mm]
断裁量は、表紙を2.0 mm以上断裁するように設定してください。2.0 mm以下の場合、断裁不良を起こすことがあります。
9
目的の結果が得られるまで、手順2 ～ 手順8を繰返します。
