[LPHチップ間ギャップ補正]
概要

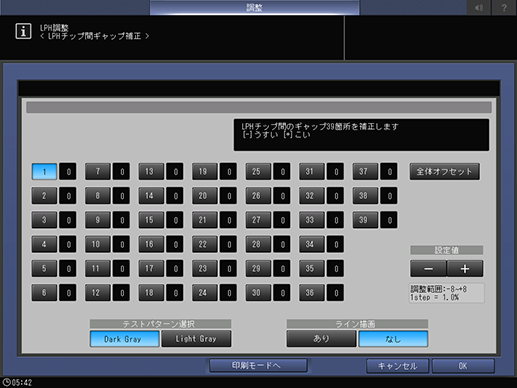

LPHチップ間のギャップ39箇所を補正します。
設定手順
1
[テストパターン選択]で[Dark Gray]または[Light Gray]を選択します。
白いスジが発生しているときは[Dark Gray]、黒いスジが発生しているときは[Light Gray]を選択すると、判別しやすくなります。
2
[ライン描画]で[なし]を選択して、[印刷モードへ]を押します。
3
任意の給紙トレイにA4 wの用紙をセットして、その給紙トレイを選択します。
4
操作パネルのスタートを押します。
テストパターンが出力されます。
5
[印刷モード終了]を押して、設定画面に戻ります。
6
[ライン描画]で[あり]を選択して、[印刷モードへ]を押します。
7
手順3と同じ給紙トレイを選択します。
8
操作パネルのスタートを押します。
テストパターンが出力されます。
9

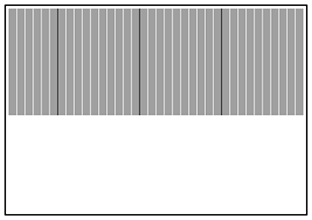

手順4と手順8で出力したテストパターンを比較して、ギャップの補正をする箇所を確認します。
白いラインと黒いラインが描写され、黒いラインがそれぞれ10個単位のギャップ箇所を表します。
白スジと黒スジの発生を確認します。LPHに起因するスジは、シャープになります。このシャープなスジに着目して、発生箇所を特定してください。
プロセスに起因するスジは、幅広でぼやけたスジになります。このようなスジは、ギャップ箇所には特定しないでください。
10
調整が必要な場合は、[印刷モード終了]を押して、設定画面に戻ります。
11
補正が必要なチップ間ギャップ箇所選択キーを選択し、「
」または「
」を押して調整値を入力します。
」または「」を押して調整値を入力します。全体を一括で補正する場合は、[全体オフセット]を選択して、調整値を入力します。
白スジの場合は、プラス側の数値を入力します。
黒スジの場合は、マイナス側の数値を入力します。
[調整範囲:-8~+81step = 1.0%]
チップ間補正値が大きすぎると黒スジになり、小さすぎると白スジになります。
12
目的の結果が得られるまで、手順1 ～ 手順11を繰返します。
